一、概述

切片分析技術在PCB行業中是常見的也是重要的分析方法之一，通常被用作品質判定和品質異常分析、檢驗電路板品質的好壞、PCBA焊接質量檢測、尋找失效的原因與解決方案、評估制程改進，做為客觀檢查、研究與判斷的根據。對于外層品質或者外觀不良，可以通過光學檢測儀或者目檢進行判定；但對于壓合后的內層或者孔的品質確認，則須要通過切片進行品質判定和對不良的原因作出初步分析。切片分析進行PCB/PCBA失效分析的重要技術，切片質量將直接影響失效部位確認的準確性。

二、配置清單

切片是用特制液態樹脂將樣品包裹固封，然后進行研磨拋光的一種制樣方法，檢測流程包括取樣、固封、研磨、拋光、提供形貌照片、開裂分層大小判斷或尺寸等數據。

使用儀器：精密切割機，真空鑲嵌機，研磨拋光機，金相顯微鏡。

測試流程：取樣 鑲埋 研磨 拋光 觀察拍照測量

以下為設備的詳細描述：

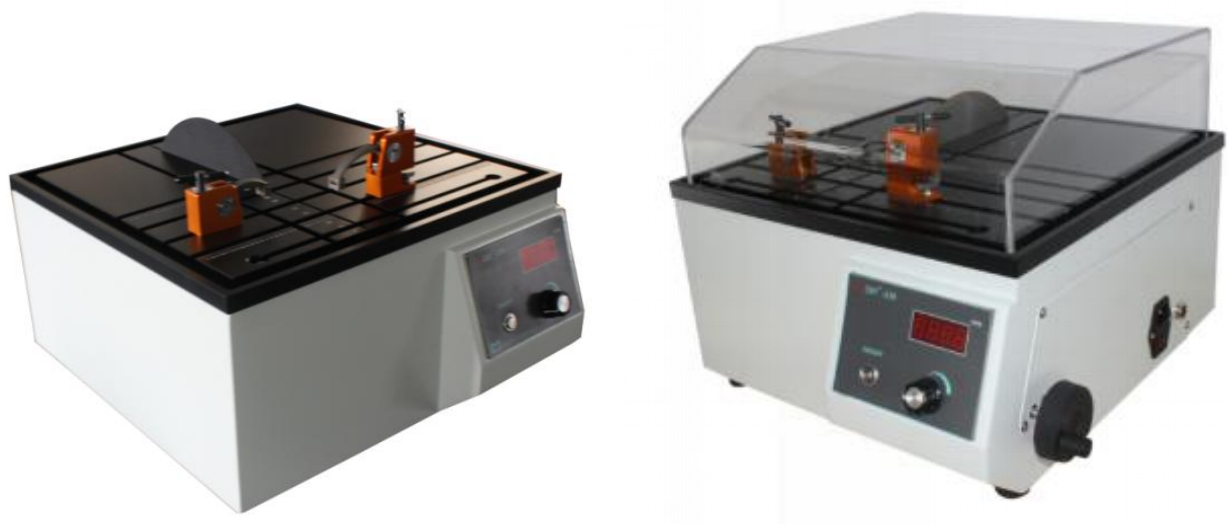

1、手動精密切割機

產品特點

●高扭矩大功率電機及無級變速控制系統，動力強，效率高

●閉環控制，調速范圍：500-3000轉/分，轉速可定制

●標配金剛石切割片，適用性廣，切割面平整

●角度切割夾具可選

●鋁合金底座，超穩機身，操作方便

●硬陽極氧化工作臺面，耐磨損

●干濕切割均可，干切可選配吸塵器

●靜音設計，避免噪音污染

●適用于各種金屬材料、線路板、半導體、晶體、陶瓷、石英玻璃和巖相樣品等的精密切割。設備配有多種夾具，可切割不規則形狀的工件，是企業和科研院校理想的精密切割設備

技術參數

基本參數
切割方式	手動/刀片運動
切割片	Φ230x12.7x1.0
切割片轉速	500-3000rpm
切割厚度	50mm
行程	100mm
功率	550W
冷卻方式	內置冷卻水槽
工作臺尺寸，mm	400x450
安裝條件
電源	單相220V/110V
包裝參數
設備	460x500x350
重量
包裝	●
附件
附件工具箱	●
金剛石切割片	1片
鋸片防護罩	●
垂直夾具	2個
切割靠尺	●
電源線	●
排水管	●
切削液	●
碳化硅切割片	○
剛玉切割片	○
X向進給夾具，0-30mm	○
地質薄片真空夾具	○
角度夾具	○
吸塵器	○
開口扳手,15mm	●
開口扳手,24mm	●
內六角扳手,5mm	●

○選配   ●標配

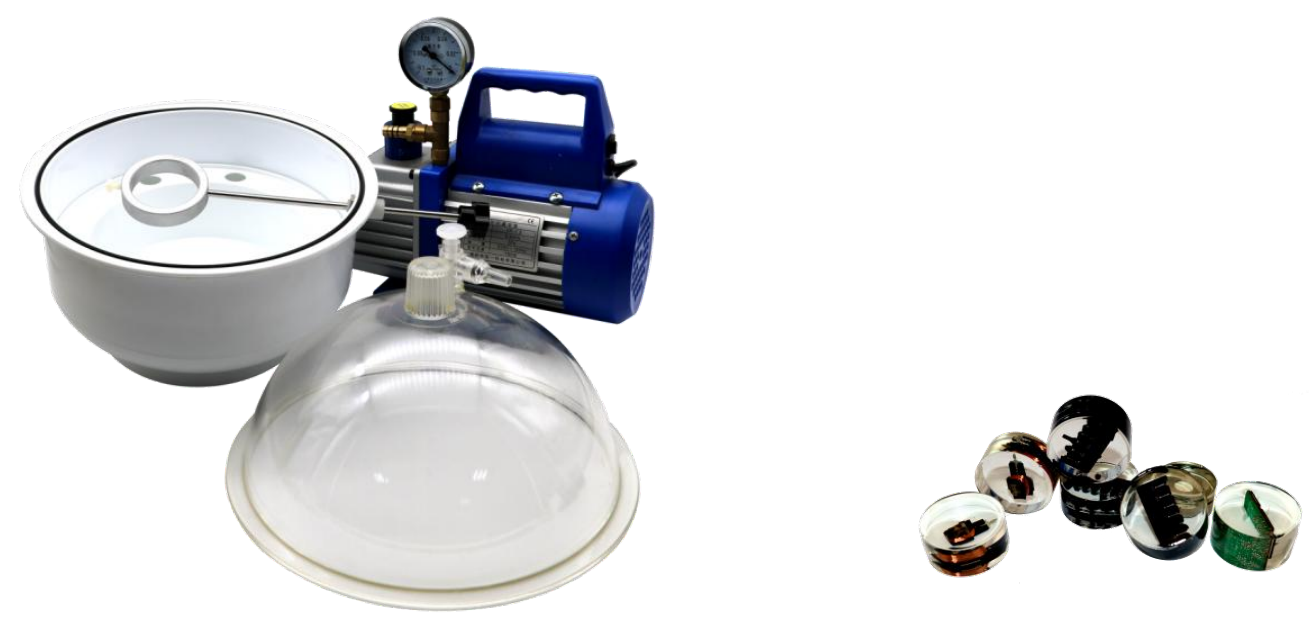

2、真空鑲嵌機

真空鑲嵌機設計緊湊，容量大，操作簡單快捷，設備可靠性高。能去除試樣和樹脂中的氣泡，使樹脂滲透進試樣的孔隙和裂紋中，得到無氣泡和孔隙的樣品，改善試樣的鑲嵌效果。

產品特點

●   進口真空室，容量大

●   透明視窗，便于觀察

●   內置液體傾倒支架，一次澆注多個試樣

●   真空泵，抽真空速度快，真空度高

●   操作簡單，便于使用

技術參數

產品名稱	真空鑲嵌機
模具規格	標配32mm軟模
輸入電壓	單相220V，50/60Hz
真空容器尺寸(WxDxH)	300*300*300
真空泵尺寸(WxDxH)	260*110*240
重量	6Kg

3、金相拋光機

金相拋光機可對各種金屬及合金試樣進行磨平及拋光。全玻璃鋼外殼及鋁合金底座的設計，確保設備在使用過程中不會生銹。電機運轉采用變頻調速，適用范圍：金相試樣的粗磨，精磨，粗拋和精拋，是企業和科研院校理想的制樣設備。

技術參數

◆工作盤直徑：8-inch/10-inch。(可根據用戶需求定制)

◆轉速：50~1000rpm變頻調速。(可根據用戶需求定制)

◆轉向：正反轉可調

◆電壓： 220V，50Hz

◆電機功率：550w

◆重量：70kg

安裝

設備應放置在水平平穩的工作平面上，否則試樣很難磨平，連接進水管，排水管，及電源。

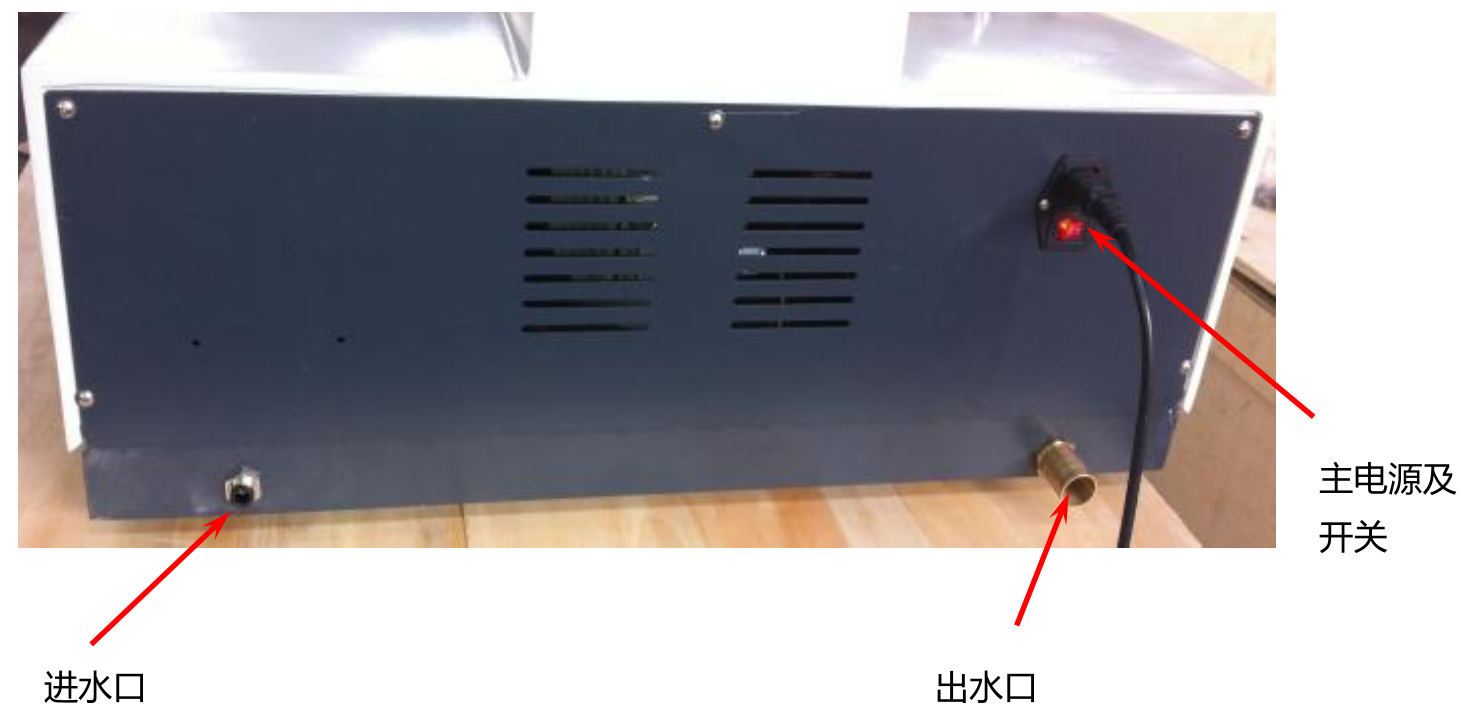

3.1后面板接線

進水口：冷卻水進水口，為直徑6mm空壓管；

出水口：出水管連接口，為內徑25mm鋼絲管；

主電源及開關：接220V單相電，I/O開關控制整機電源的通斷；

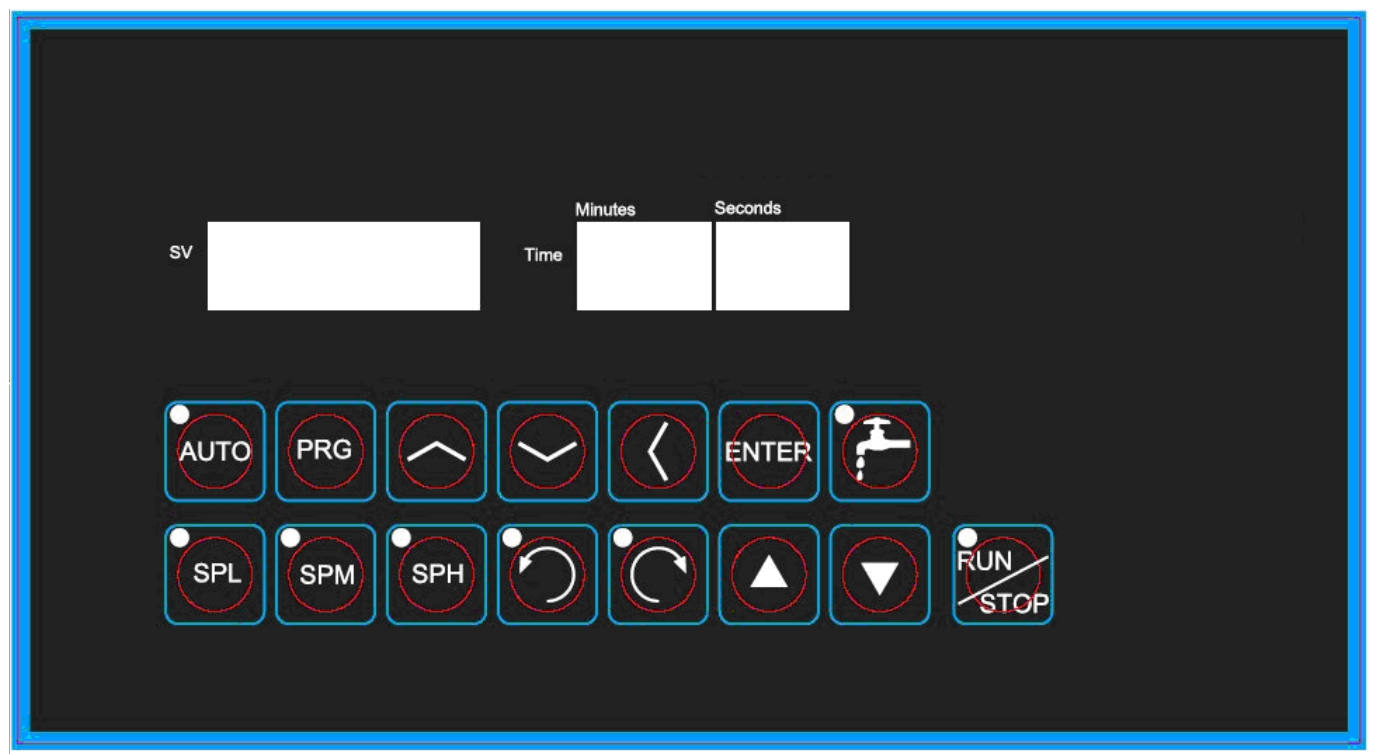

3.2控制面板

多鍵按鈕面板

：	功能按鍵，按下顯示功能設定菜單。
：	向前依次顯示菜單，或增大數字。
：	向后依次顯示菜單，或減小數字。
：	設定數字時，切換數字變化的位數。
：	確定按鍵。顯示功能設定菜單時按下顯示對應參數的值，修改參數后按下保存設定值。
：	控制水的通斷。
：	工作盤的運轉方式為AUTO模式，即可以有8段變化的速度及可以設定運行時間。
：	工作盤的轉速為參數SL預設的數值。
：	工作盤的轉速為參數SN預設的數值。
：	工作盤的轉速為參數SH預設的數值。
：	設定工作盤運轉方向為逆時針。
：	設定工作盤運轉方向為順時針。
：	速度增大。
：	速度降低。
：	啟動/停止。

功能菜單說明

菜單名	說明	備注
SP1	速度1。單位：rpm	SP1~SP8，t1~t8本說明書中稱為“8段速”。t設定為0時，對應的速度段跳過不運行。 設定速度時，通過按及來增大及減小速度值。通過按及來設定運轉方向。
t1	速度1的運行時間。單位：秒
SP2	速度2
t2	速度2的運行時間
SP3	速度3
t3	速度3的運行時間
SP4	速度4
t4	速度4的運行時間
SP5	速度5
t5	速度5的運行時間
SP6	速度6
t6	速度6的運行時間
SP7	速度7
t7	速度7的運行時間
SP8	速度8
t8	速度8的運行時間
Cn	設定8段速的運轉次數。從SP1到SP8依次運轉完畢為1次。	本參數設定為0時，將一直運轉下去直到按下停止鍵。
SL	速度SPL。低速段	SPL,SPM,SPH本說明書中稱為3段速。當工作盤的運轉模式為3段速時，通過按及可以改變(增大或減小)運行中的速度。
Sn	速度SPM。中速段
SH	速度SPH。高速段
Sr	設定電機與工作盤之間的傳動比。	該參數不能隨意修改，否則會造成速度顯示的不準確。修改該參數需要密碼
dF	恢復所有參數為出廠默認值。
U	設定輸入電壓(110/220V)。	該參數不能隨意修改，否則會造成線路板的損壞。修改該參數需要密碼
St	設定變頻器的保護溫度，超過該溫度時，自動停止。
Ct	顯示變頻器的當前溫度
nS	電機的極對數。	修改該參數需要密碼
CD1	設定啟動/停止的控制方式	0: 通過面板來控制。 1: 通過輸入一個外部信號來控制。 修改該參數需要密碼
CD2	設定LED管的顯示內容。	10: 顯示轉速。 1: 顯示頻率。 目前設定為只顯示轉速。

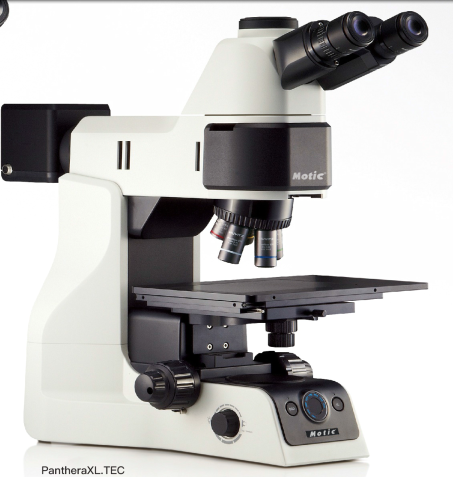

4、金相顯微鏡

PantheraXL.TEC同軸的光學系統，大量的檢查工作中展示光學性能；非球面棱鏡設計的燈箱和物鏡保證了視場的高清晰度和高色彩還原度；多種觀察方式上操作者更容易獲得所需的圖像和對產品的檢查。

色彩再現

Motic光學設計及鏡片鍍膜技術，半復消色差物鏡提供更好的分辨率和色彩再現性

徹底消除像差和色差

平場半復消色差物鏡保證圖像質量與球面像差校正內部棱鏡組將色差

高精度同軸性物鏡

當使用不同倍率物鏡時會出現不同軸現象，Motic通過提高物鏡內部棱鏡組合及高精度物鏡轉盤，減少不同軸性；不同倍率物鏡觀察時，圖像位置幾乎不變；同時也保證通過數碼相機拍照時沒有偏移

舒適的目鏡

為了減少眼睛疲勞，PantheraXL.TEC目鏡采用超寬的25毫米的視場數20度的觀察筒角度提供一個舒適的觀看角度。此外該棱鏡同時也能進一步作色差的補償

三、安裝培訓

由賣方在買方現場對需要培訓的人員進行技術培訓，一般時間不超過 2 天，培訓期間賣方的交通、食宿等費用均由賣方負責。

1、設備開箱驗收 設備到貨后，賣方派專人對設備進行開箱。買方與賣方相關人員共同根據裝箱單對設備進行驗收，如有 部品不符，損害或缺失，由此引起的一切經濟損失由賣方承擔。

2、設備安裝調試 賣方負責對設備進行安裝，調試，直到該設備進入正常工作狀態。

3、賣方自備安裝調試所需的工具。

4、買方提供安裝調試現場所需的電、水、壓縮空氣。

5、培訓內容：

5.1、設備操作及注意事項

5.2、設備保養

5.3、技術理論及基本知識培訓

四、售后服務

1、保修期的計算：

1)儀器的保修期以合同規定為準；

2)如合同中沒有特別指出，保修按照以下期限執行：

保修期限從貨物驗收后起 12 個月，或買方收到貨物一個月起 12 個月，以先到者為準。 通用的易損件（如鼠標、普通鍵盤等）保修期為出廠之日起三個月； 外配件（PC等）保修期按生產廠家規定的為準；返修件保修期為三個月；

3)若確屬儀器存在質量問題，影響使用，保修期將相應順延。

2、保修期內，在儀器正常使用情況下出現的故障，免費維修；但由于買方操作或維修人員操作失誤或使用不當以及不可抗力因素（戰爭、地震、雷擊、洪水等）等原因造成儀器硬件損壞，賣方將收取成本費和維修費。

3、儀器出現問題報修后，賣方先通過電話確認故障現象并解決問題，如需現場解決的，可在 48 小時內趕往現場。

4、保修期外維修： 超過保修期后,賣方將繼續提供維修服務及使用咨詢，如果需到用戶現場服務，賣方將適當收取零部件費、服務費等費用。

5、備件及消耗品供應：賣方將以優惠價格向買方供應備件及易耗品。

五、保密

買方應對技術協議、賣方提供給買方的所有資料和信息嚴格保密，不得泄露給第三方，如賣方泄露給第三方，買方有權追究其法律責任。

六、其它

本協議未盡事宜，雙方協商解決。
