TS102GXY / TS102VXY可用于顯微鏡等光學設備。冷熱臺的溫控基于帕爾貼半導體溫控片（TEC），無需液氮制冷耗材即可達到 -40℃，適合長時間實驗。冷熱臺使用25 mm x 75 mm標準載玻片，并可進行顯微鏡下樣品精密移動。
TS102GXY的熱臺上蓋與臺體構成一個氣密腔，TS102VXY的則是真空腔，腔內可以充入保護氣體或抽真空（依據不同型號），來防止樣品在負溫下結霜。
溫控參數
溫度范圍 | -20℃ ~ 120℃ 標配 -40℃ ~ 120℃ 可選 |
加熱塊材質 | 氧化鋁 |
傳感器/溫控方式 | 100Ω鉑RTD / PID控制 |
Z大加熱/制冷速度 | +60℃/min （37℃時） -20℃/min （37℃時） |
Z小加熱/制冷速度 | ±0.01℃/min |
溫度分辨率 | 0.01℃ |
溫度穩定性 | ±0.05℃ |
軟件功能 | 可設溫控速率，可設溫控程序，可記錄溫控曲線 |
光學參數
適用光路 | 透射光路 和 反射光路 |
窗片 | 可拆卸與更替的窗片 |

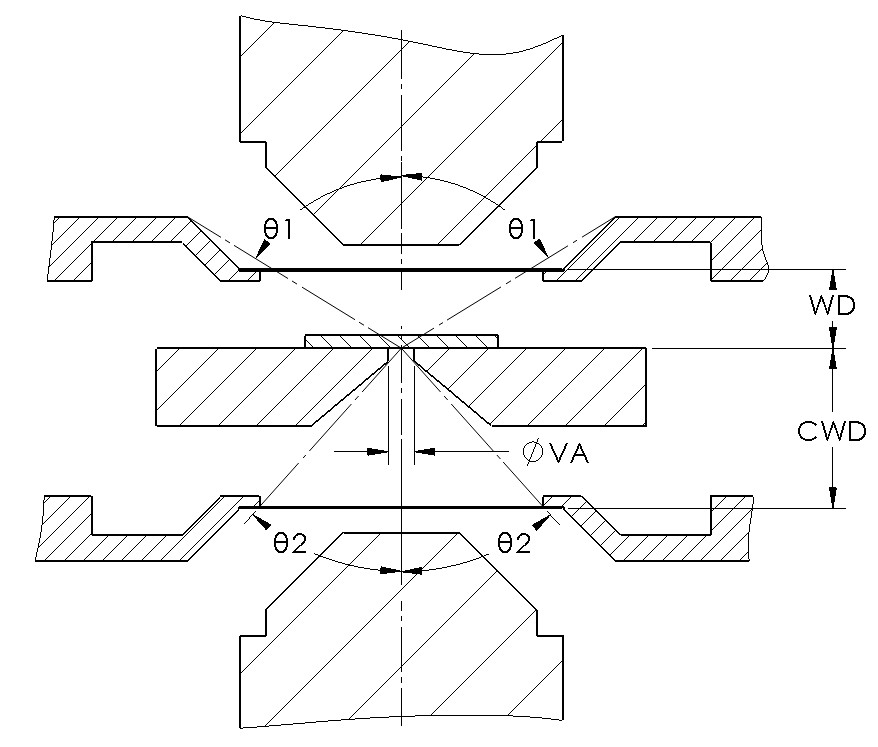

Z小物鏡工作距離 | 5.6 mm *截面圖中WD |
Z小聚光鏡工作距離 | 13.6 mm *截面圖中CWD |
透光孔 | φ5 mm *截面圖中φVA |
上蓋窗片觀察 | 窗片范圍φ27mm，Z大視角±60° *截面圖中θ1 |
底部窗片觀察 | Z大視角±13° *截面圖中θ2 |
負溫下窗片除霜 | 吹氣除霜管路 |
結構參數
加熱區/樣品區 | 40 mm x 40 mm |
樣品腔高 | 3.5 mm 不放內蓋 2.0 mm 放內蓋 *樣品Z大厚度 = 樣品腔高 – 載玻片厚度 |
樣品襯底 | 默認為25 mm x 75 mm標準載玻片 *可根據用戶使用需求更換為其他 |
放樣 | 水平抽出上蓋后置入樣品 |
樣品XY移動尺 | 可在顯微鏡下移動樣品，分辨率10μm，行程10mm |
外殼冷卻 | 通循環水，以維持外殼溫度在常溫附近 |
安裝方式 | 水平安裝 或 垂直安裝 |
臺體尺寸/重量 | 169 mm x 96 mm x 25 mm 800g（TS102GXY），900g（TS102VXY） |
配置列表
基本配置 | TS102GXY / TS102VXY冷熱臺 、mK2000B溫控器 、外殼循環水冷系統 |
可選配件 | 冷熱臺安裝支架 、真空系統（僅用于真空型號） |
功能特點
適用于 顯微鏡 等光學設備 |
TEC半導體溫控片，降溫時無需液氮制冷耗材，適合長時間實驗 |
-40℃~120℃ 可編程控溫（無需制冷耗材） |
適用 25 mm x 75 mm標準載玻片 |
在XY方向移動樣品的微分移動尺 |
可充入保護氣體的氣密腔（另有真空腔型號） |
可從溫控器或電腦軟件控制，可提供軟件SDK |
*可做定制或改動，詳詢蘇州卡斯圖 |
溫控配件系列
用于Instec溫控裝置
適用范圍
用于搭配Instec冷熱臺、Instec溫控探針臺、Instec溫控晶圓夾盤、Instec冷熱平板、Instec定制溫控裝置使用。
溫控配件系列
安裝支架：用于將溫控裝置固定在用戶設備上 |
mK2000B溫控器，含InstecAPP溫控軟件，溫控裝置必選 |
LN2-SYS液氮制冷系統：液氮泵+液氮罐+液氮管線 |
外殼循環水冷系統，帕爾貼式溫控裝置必選 |
MITO系列溫控聯用顯微鏡相機，含控制軟件 |
LWDC2長工作距離聚光鏡 |
真空系統：包括真空泵+真空管路，用于真空型溫控裝置 |

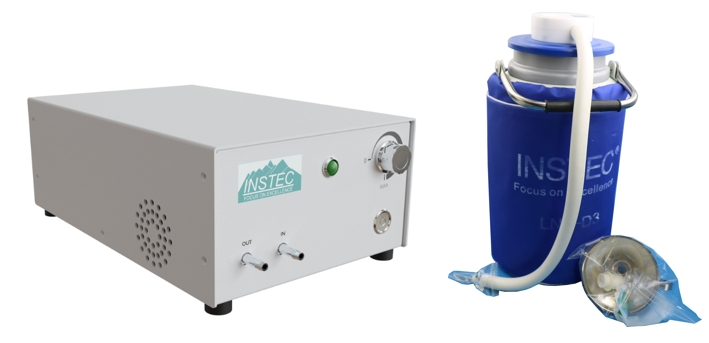

LN2-SYS液氮制冷系統
主要分為液氮泵和液氮罐兩部分。使用時需用管路將溫控裝置串接在液氮罐和液氮泵之間，溫控裝置加熱塊內埋有封閉式進出管路，液氮泵受mK2000B控制進行抽氣，把液氮從液氮罐內吸到溫控裝置的加熱塊中，實現溫控裝置主動降溫。

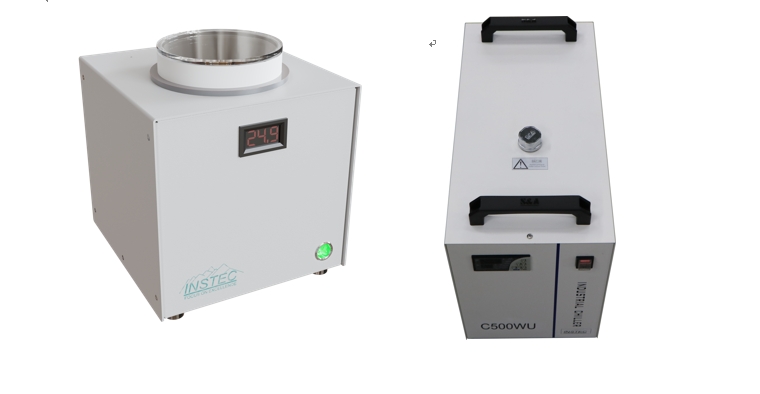

外殼循環水冷系統
用于溫控裝置的外殼/底座的冷卻。溫控裝置加熱/制冷時，外殼/底座溫度會被帶得很燙/很涼，危害周遭人員設備及設備自身。用循環水讓外殼溫度保持在常溫附近，可以預防此災害。
mK2000B溫控器
支持恒溫、恒速率變溫、暫停、編程溫控功能。具有冷熱獨立的多段PID控制、可保存4套20段校準表等特點?？瑟?dú)立控制，也可從InstecAPP軟件控制。
溫度分辨率 | ±0.001℃ (熱敏電阻)，±0.01℃ (RTD)，±0.1℃ (熱電偶) |
控制接口 | USB虛擬串口 可選其他接口 |
可選項 | LVDC線性可調直流電源，用于降低電噪音 |
溫控軟件 | InstecAPP，可提供多語言SDK |

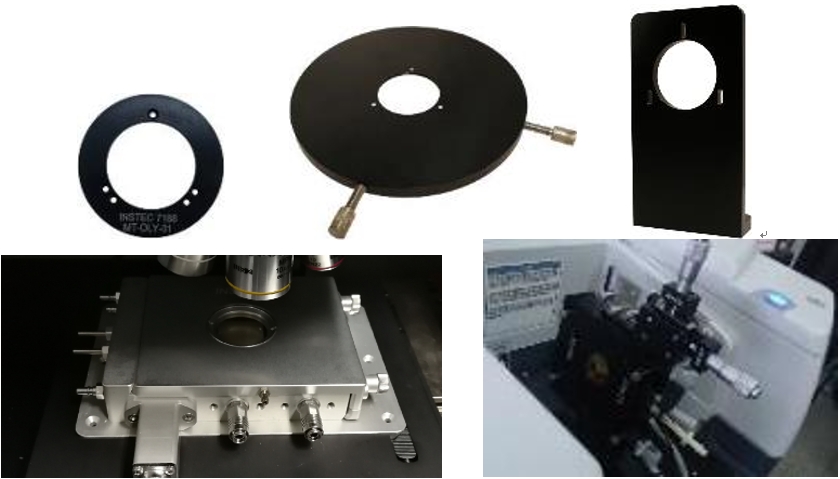

安裝支架
針對用戶設備定制，可讓熱臺水平固定/垂直固定等，垂直光路/水平光路等的用戶設備皆可適用。通常有：
圓環式（用于圓形載物臺），平板式（用于方形載物臺）、
載物臺式（用于代替設備載物臺）、立式（用于水平光路）。
