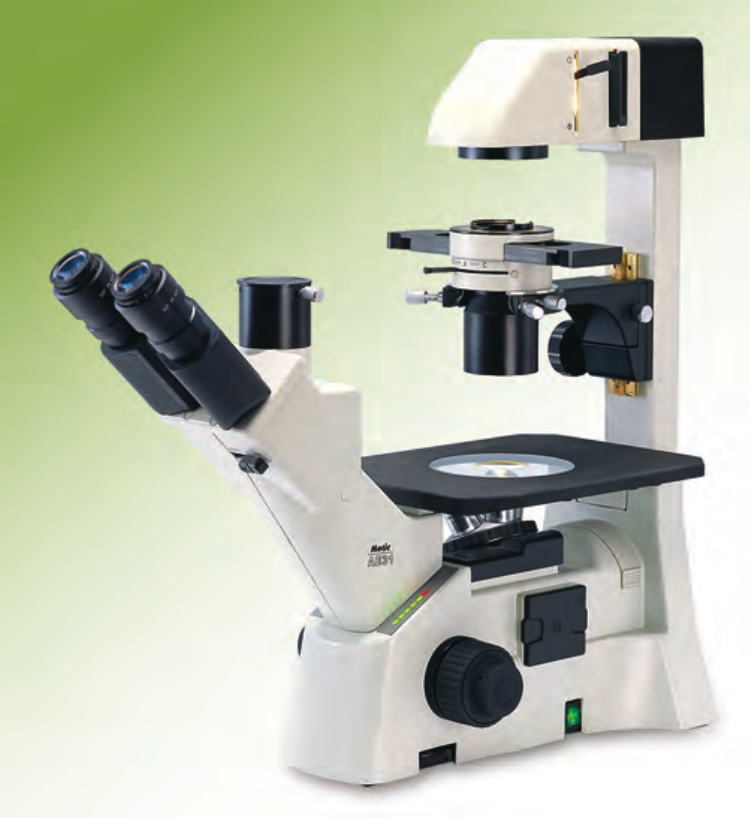

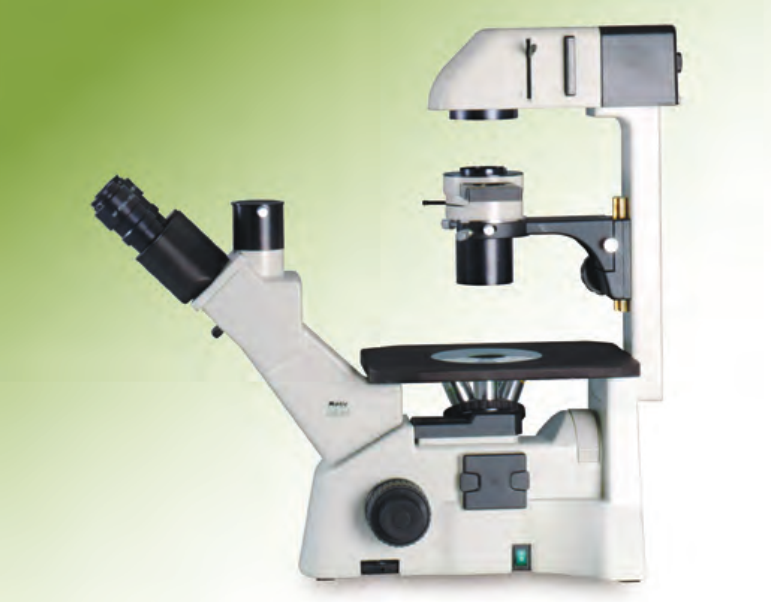

AE31倒置生物顯微鏡是Motic無限遠色差校正CCIS光學系統、超長工作距離物鏡, 結合創新的機械結構，像質更好、功能更多、效率更高，人機關系更加親切。帶給您全新的倒置生物顯微鏡概念。
全國服務熱線：0512-6603 8633
在線咨詢Motic AE30/31倒置生物顯微鏡，提供了優良的光學質量和便捷的操作系統。
CCIS無限遠色差校正光學系統
AE30/31倒置生物顯微鏡中的無限遠色差校正CCIS光學系統，配有超長工作距離和更高數值孔徑的物鏡，在光學性能提高和功能拓展上具有重大意義。
無限遠色差校正CCIS光學系統，可以按需要選擇不同的附件和功能，為性能升級預留了空間。
鏡體
AE30/31結合了多種功能，使用效率更高，并有很大的擴展性。
AE30/31寬闊的機身增強了整體剛性，丫形設計提供了穩定的基座。
AE30/31采用人性化的設計，結構緊湊，節省現代化實驗室有限的空間。
AE30/31工作臺的調節手柄和亮度調節鈕均在手邊。配以理想的低位調焦手輪，使操作更加方便，降低疲勞。
照明系統

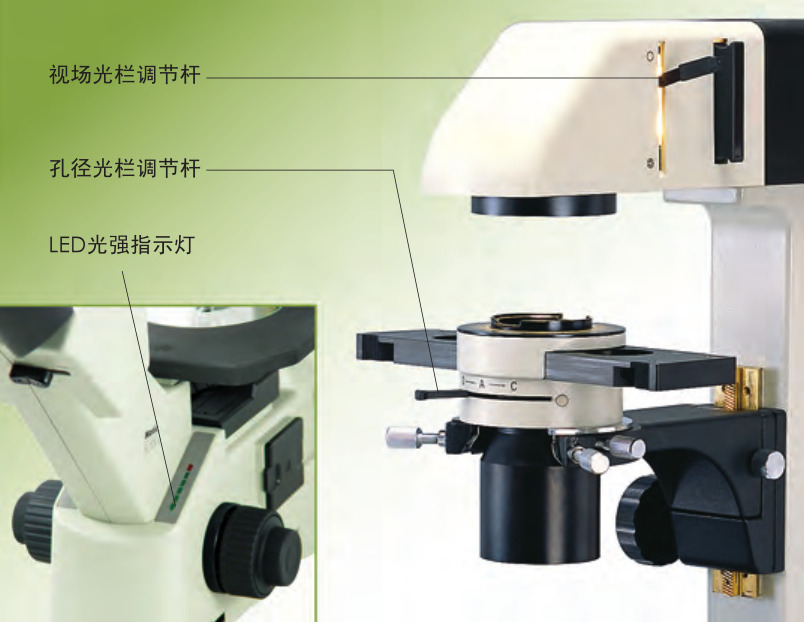

6V/30W鹵素?zé)舻目吕彰飨到y(tǒng)，為任一倍率物鏡提供了明亮、均勻的照明。燈絲位置可調，另有外置式調節裝置，可調整照明光線方向。通過 LED光強指示燈，可以直接得知照明系統燈的工作狀態，只要不在長時間的全亮狀態下使用，燈的壽命會數倍延長。

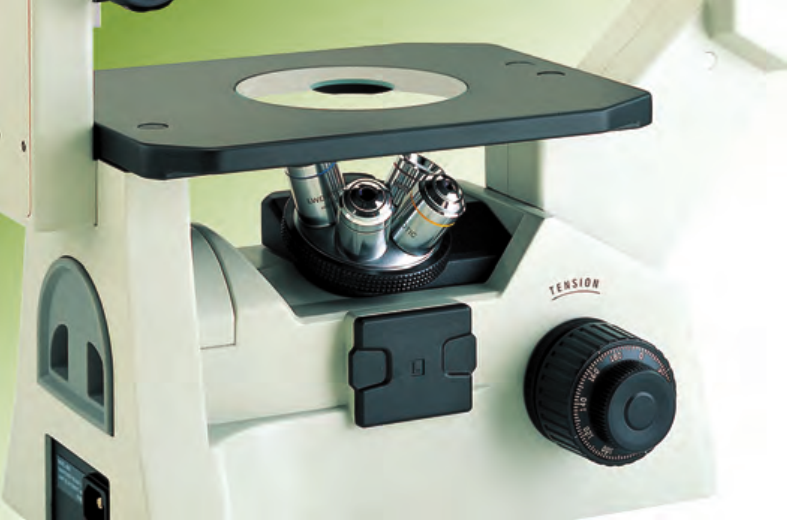

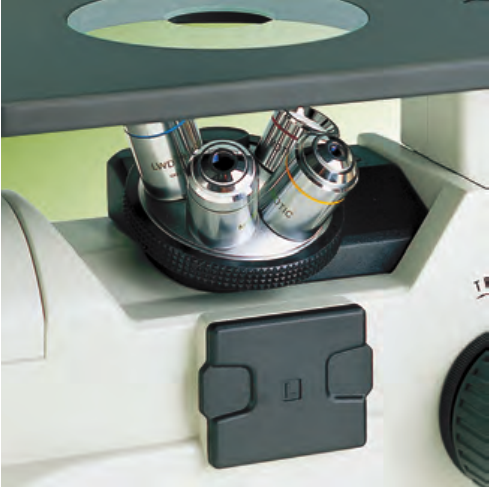

轉換器
內定位、平面軸承五孔轉換器，左向固定，使定中操作方便
導軌
轉換器升降導軌更加穩定且抗震性較好
防濺設計
內部組件和光學系統是封閉的，防止液體不慎濺入。以保證優良的光學、 機械性能長久發揮。

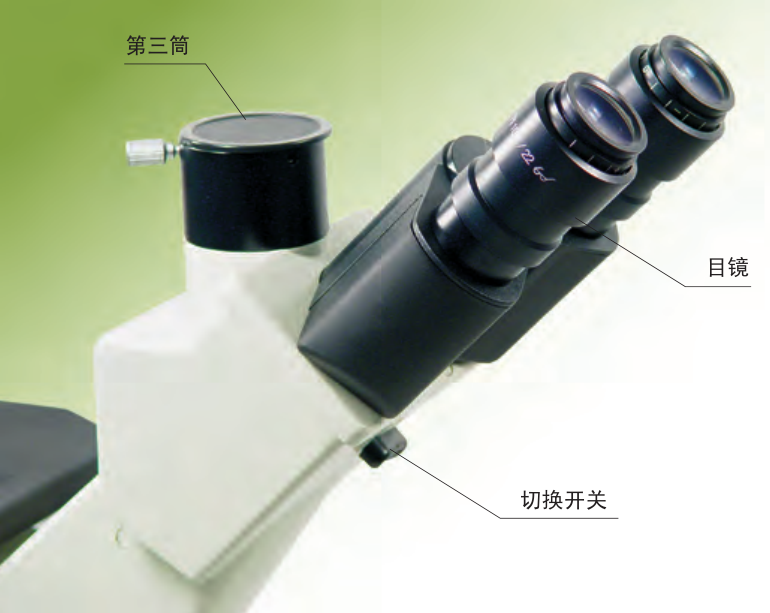

觀察筒
AE30/31的鉸鏈?zhǔn)接^察筒，在調節瞳距時，無需筒長補償。45°傾斜鏡筒， 舒適美觀。穩固的三目頭，提供了為采集、記錄圖像所需的光學接口（第三筒）。只需輕輕地推動光路切換開關，即可將80%光強的圖像從第三筒輸出。
此時還有20%光強的圖像用于觀察，而且同步性很好。根據您的需要，第三筒1全部光強輸出可選。
目鏡
WF PL10X目鏡的標準視場數為22mm。超大的視野使搜索更迅速，觀察更簡單。視度可調，保證系統齊焦。高眼點設計使觀察時無須摘下眼鏡。可安裝測量和計算用的各種測微尺。
目鏡插入目鏡筒為無間隙配合，保證了光學精度，使雙目觀察非常舒適，而且單手即可完成視度調整。
每個目鏡都配有可翻疊橡膠眼罩，既可防止外界光線的干擾，也可防止眼鏡片的磨損。

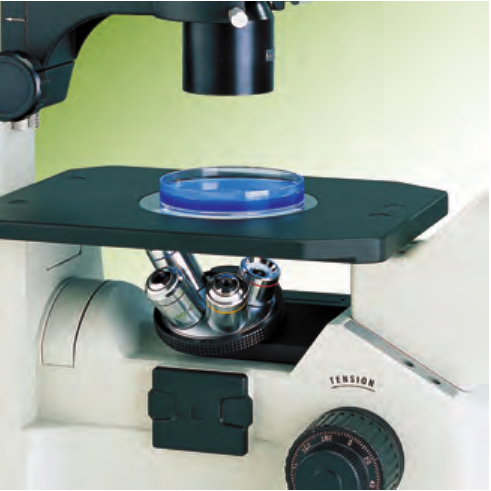

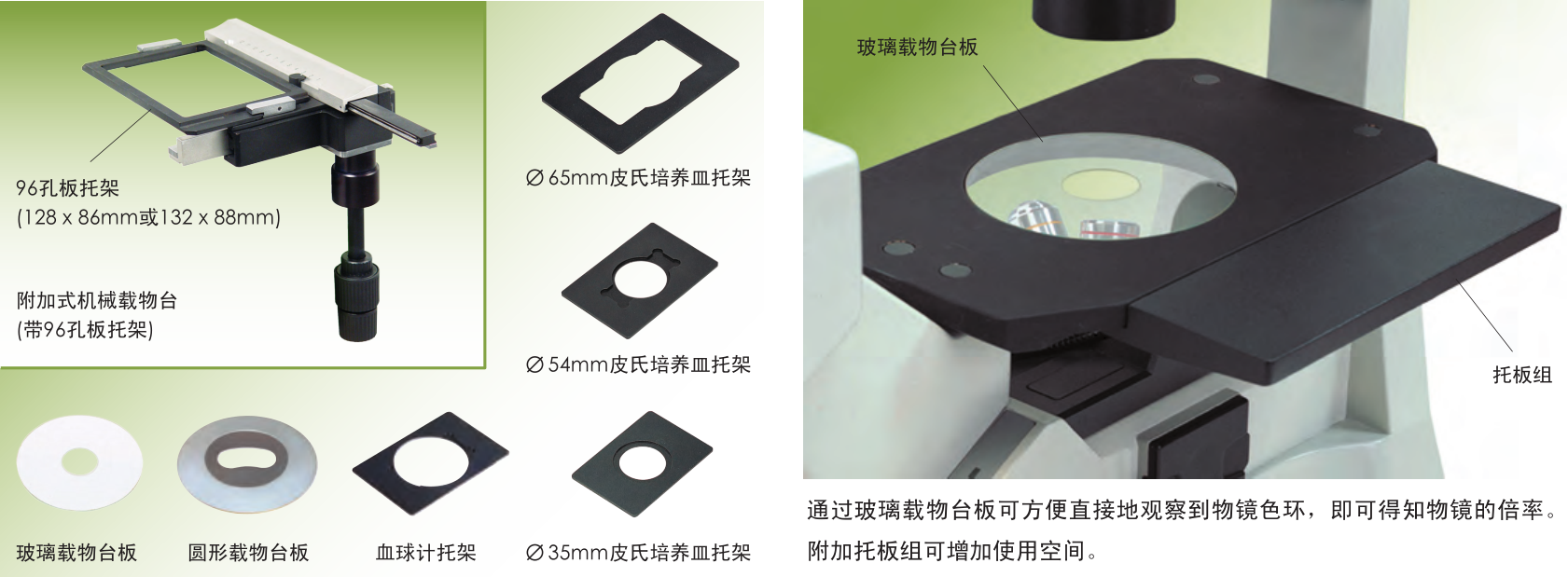

載物臺和附件
標準載物臺是固定的載物臺板，可以在兩側安裝選購載物臺附件；硬膜涂 層表面，耐磨、防腐。
透過中間放置的玻璃臺板，可以察看使用中的物鏡，無須將樣品從載物臺上取下。
低位同軸手柄的附加式機械載物臺是選購附件之一。X、y軸手柄可靈活轉動，使您在搜索樣品時，雙手可處于理想位置，舒適、方便地操作，同時 此附加式機械載物臺可配各種不同培養皿托架。

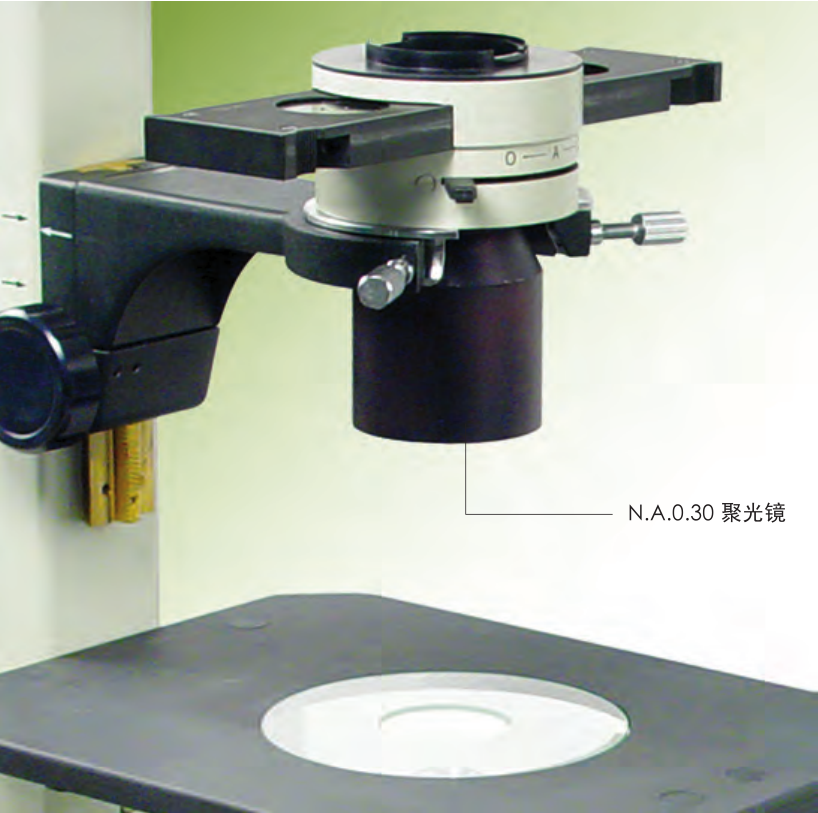

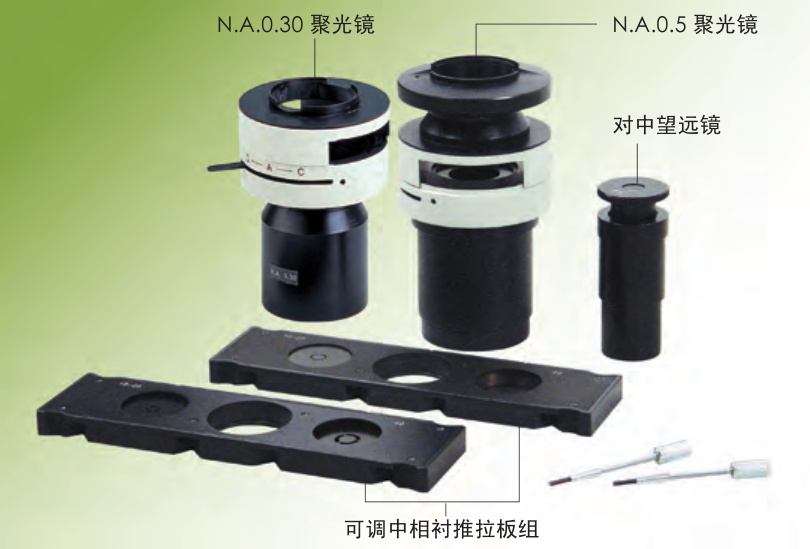

聚光鏡裝置
燕尾導軌、齒輪齒條升降。
超長工作距離N.A.0.30聚光鏡，工作距離72mm,適合4X到40X的物鏡,帶有孔徑光欄，用于柯拉式明場及相襯照明。另有長工作距離N.A.0.50聚光鏡，工作距離28mm，適合高倍物鏡，帶有孔徑光欄，用于柯拉式明場及相襯照明。

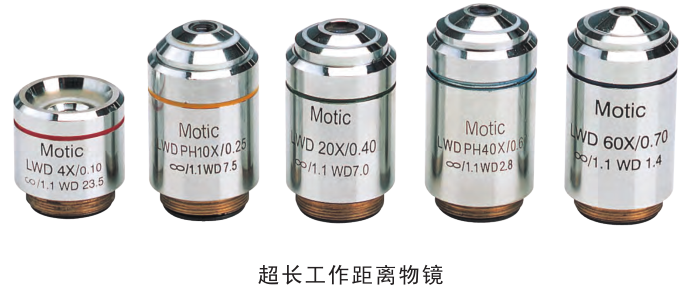

物鏡
無限遠色差校正物鏡采用超長工作距離設計。即使在高倍下，也可自由轉換物鏡，而不會碰到載物臺。
類型 | N.A.數值 孔徑 | 工作距離 （自由） | 蓋玻片厚度 | |
超長工作距離 平場消色差物鏡 | 4X | 0.1 | 23.5 | 1.1 |
10X | 0.25 | 7.5 | 1.1 | |
LWD 20X | 0.4 | 7 | 1.1 | |
LWD 4OXs | 0.6 | 2.8 | 1.1 | |
LWD 6OXs | 0.7 | 1.4 | 1.1 | |
超長工作距離 平場相襯物鏡 | Ph 10X | 0.25 | 7.5 | 1.1 |
LWD Ph 20X | 0.4 | 7 | 1.1 | |
LWD Ph 40X | 0.6 | 2.8 | 1.1 |
相襯觀察
使用相襯法觀察未染色樣品好，尤其是觀察活體細胞。
Motic LWD 平場超長工作距離相襯物鏡與相襯環板配合使用，即使對高要求的觀測，也能提供很好的圖像效果。
標準相襯推拉板可以簡便、迅速地轉換適配倍率。推拉板的中間位置用于明場照明。相襯環板Phi用于Phlox物鏡和Ph20X物鏡，Ph3用于Ph40X物鏡。
恒溫載物臺
恒溫載物臺是用顯微鏡進行觀察時能使樣品正下方保持一定溫度的透明玻璃發熱體。
要求在恒溫條件下進行顯微觀察和操作時，需要使用恒溫載物臺。它可使顯微鏡觀察時的溫度控制進行得更準確、更為可靠。其中加熱玻璃板是將硬質玻璃經過特殊加工而制成的透明發熱體，表面為平面。

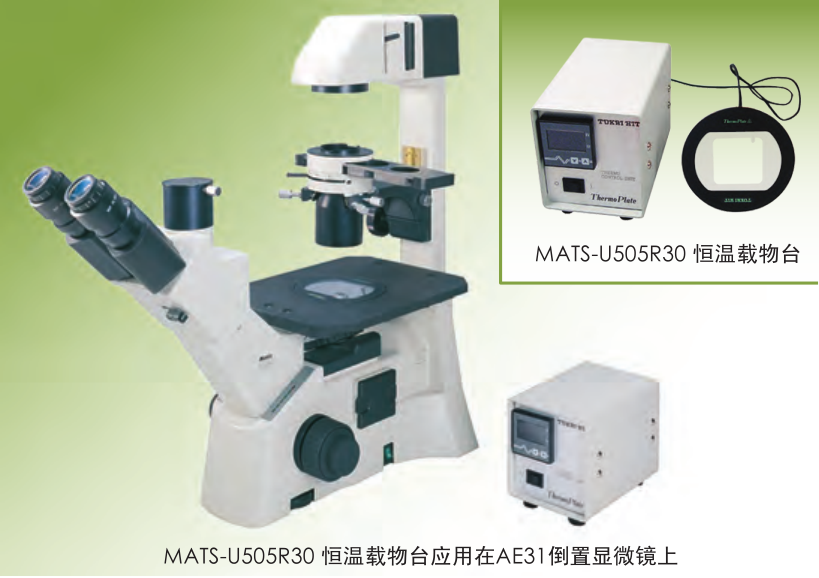

MATS-U505R30適用于AE30/31倒置顯微鏡。將加熱玻璃板安裝在顯微鏡 載物臺上，其表面與載物臺表面處于同一平面，因此易于進行樣品處理及顯微操作器操作。僅可用于低倍物鏡下觀察（20X及20X以下）。
主要用途：需進行顯微操作的細胞工程神經科學、基因工程等領域中樣品的溫度控制。

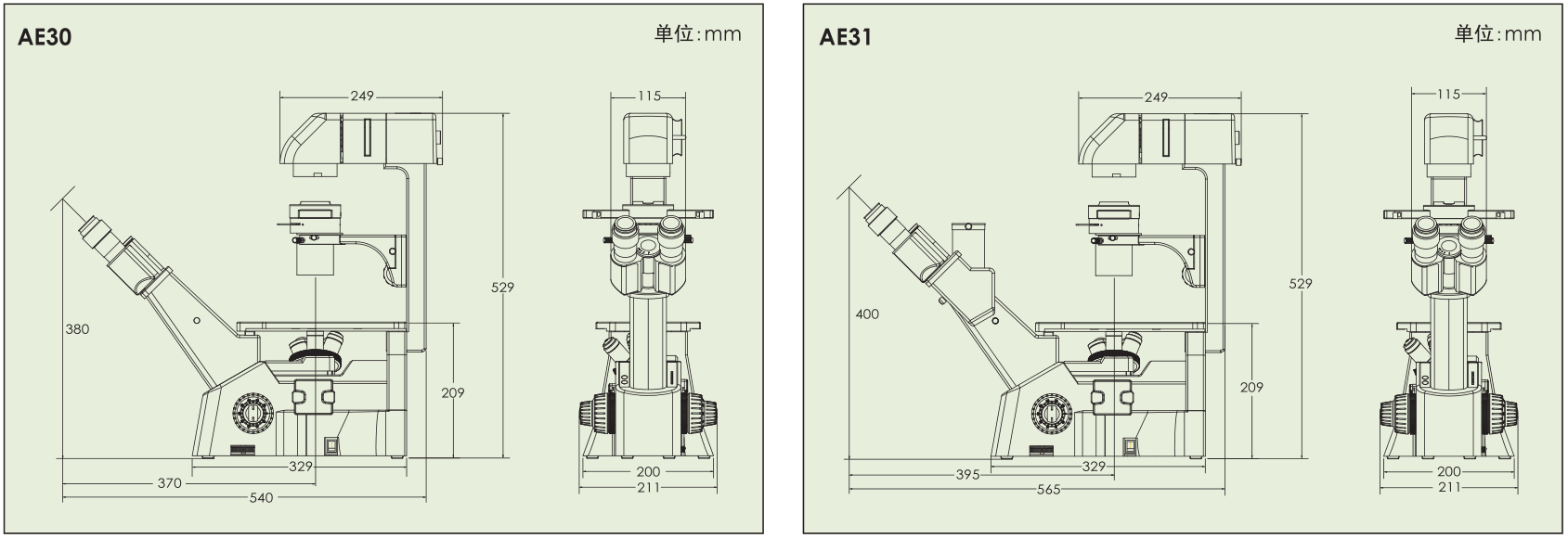

系統尺寸
技術規格
AE30 | AE31 | |
光學系統 | 無限遠色差校正CCIS光學系統 | |
觀察筒 | 鉸鏈?zhǔn)诫p目筒45°傾斜，疃距調節范圍：55-75mm； 眼點高度：距離桌面380mm | 鉸鏈?zhǔn)饺客?5°傾斜，疃距調節范圍：55-75mm； 眼點高度：距離桌面400mm |
目鏡 | 平場大視場，高眼點10X （FN22），視度可調 | |
轉換器 | 5孔 | |
載物臺 | 固定載物板，硬膜涂層表面，透過中間插入的鋼化玻璃臺板可以檢查物鏡而無須取走樣品。輔助載物臺可選。 | |
調焦機構 | 同軸調節手輪；粗調轉矩可以調節；每轉行程：42mm/粗調，0.2mm/微調；小格值：0.002mm | |
照明 | 6V/30W鹵素?zé)?，可調中 | |
聚光鏡 | 數值孔徑0.3，工作距離72mm，可裝卸、可升降 | |
數值孔徑0.5，工作距離28mm，可裝卸、可升降 | ||
集光鏡 | 非球面集光鏡 | |
物鏡 | LWD PL4X，10X，20X，40X； LWD PH10X，20X，40X | |
相襯環板 | 不可調中Phi，明場，Ph3；可調中Phi，明場，Ph3 | |
對中望遠鏡 | 外徑Ф30 | |
機械載物臺 | 可選。低位同軸調節器，可安裝各種樣品托板 | |
標本托板 | 可選Ф65(56 x 81.5), Ф35,Ф54(25 x 76)，96孔托板 128 x 86或(132 x 88) | |
濾色片 | 蘭色濾色片、綠色干涉濾色片（入=546nm）、釹玻璃濾色片、中性濾色片、毛玻璃片 | |
攝影 | 2.5X、4X攝像目鏡及攝影接筒組 | |
攝像 | 0.5X攝像連接頭（C接口），0.65X攝像連接頭（C接口），1X攝像連接頭（C接口） | |
三目接筒 | 可以安裝135相機、CCTV和數碼攝像器 | |
系統配置表
CCIS無限遠色差校正光學系統配置表 | 物料編號 | AE30 | AE31 | 數量 | ||
主體 | 雙目主體 | ● | / | 1 | ||
三目主體 | 分光比20:80 | / | ● | 1 | ||
三目主體 | 分光比0:100 | / | ○ | 1 | ||
目鏡 | 平場大視野，高眼點 | CPL 10X/22,視度可調，帶護眼罩 | 1300700102231 | ● | ● | 2 |
分劃扳 | 十字刻度分劃板 | 1300200100271 | ○ | ○ | 1 | |
目鏡分劃板 | 1300200100281 | ○ | ○ | 1 | ||
十字分劃板 | 1300200100291 | ○ | ○ | 1 | ||
CCIS無限遠 | 長距相襯物鏡 | CCIS Ph 10X | 1300700200651 | ● | ● | 1 |
CCIS LWD Ph 20X | 1300700200831 | ● | ● | 1 | ||
CCIS LWD Ph 40X | 1300700201041 | ● | ● | 1 | ||
長距平場 | CCIS PL 4X | 1300700200291 | ● | ● | 1 | |
CCIS PL 10X | 1300700200561 | ○ | ○ | 1 | ||
CCIS LWD PL 20X | 1300700200781 | ○ | ○ | 1 | ||
CCIS LWD PL 40X | 1300700200971 | ○ | ○ | 1 | ||
CCIS LWD PL 60X | 1300700201171 | ○ | ○ | 1 | ||
聚光鏡 | ELWD N.A.0.30(W.D.72mm) | 1300700401271 | ● | ● | 1 | |
LWD N.A.0.5(W.D.28mm) | 1300700400541 (不含1300700400901) | ○ | ○ | 1 | ||
相襯推拉板 | 可調中：Ph1,Ph3,—個空位（配ELWD聚光鏡） | 1300700400821 | ●* | ●* | 1 | |
可調中：Ph1,Ph3,—個空位（配LWD聚光鏡） | 1300700400901 | ○* | ○* | 1 | ||
對中望遠鏡 | 對中望遠鏡（Φ30） | 1300701001881 | ●* | ●* | 1 | |
附件 | ||||||
鹵素?zé)?/span> | 6V/30W | 1300401300541 | ● | ● | 1 | |
攝影接筒組 | 1300700902231 | / | ○ | 1 | ||
攝影目鏡 | 2.5X攝影目鏡 | 1300701000221 | / | ○ | 1 | |
4X攝影目鏡 | 1300701000231 | / | ○ | 1 | ||
攝像接頭 | 0.5X攝像連接筒組（C接口） | 1300704200531 | / | ○ | 1 | |
0.65X攝像接頭（C接口） | 1300700400641 | / | ○ | 1 | ||
1X攝像接頭（C接口） | 1300700902261 | / | ○ | 1 | ||
平臺及其附件 | 玻璃載物臺板 | 1300200400071 | ● | ● | 1 | |
圓形載物臺板 | 1300700400981 | ● | ● | 1 | ||
托板組（一對） | 1300700400841 | ○ | ○ | 1對 | ||
附加式機械載物臺（帶96孔板托架，托架孔為128X86mm） | 1300700401201 | ● | ● | 1 | ||
血球計托架 | 1300100401721 | ○ | ○ | 1 | ||
35mm皮氏培養皿托架 | 1300100401701 | ○ | ○ | 1 | ||
54mm皮氏培養皿托架 | 1300100401711 | ● | ● | 1 | ||
65mm皮氏培養皿托架 | 1300100401691 | ○ | ○ | 1 | ||
96孔板托架，托架孔為132X88mm | 1300100401521 | ○ | ○ | 1 | ||
濾色片 | 蘭色濾色片組（045mm） | 1300200901551 | ● | ● | 1 | |
釹玻璃濾色片（045mm） | 1300201000481 | ○ | ○ | 1 | ||
綠色干涉濾色片（045mm） | 1300200900011 | ●* | ●* | 1 | ||
中性濾色片（040mm） | 1300200400031 | ○ | ○ | 1 | ||
毛玻璃片（045mm） | 1300201000421 | ○ | ○ | 1 | ||
內六角扳手 | 內六角扳手（2mm）2個 | 1300700400581 | ● | ● | 2 | |
MATS-U505R30恒溫載物臺 | 1300706900171 | ○ | ○ | 1 | ||
注：“?”為配置圖中的標配件，“○”為選配件，“ * ”為與相襯物鏡一起使用的選配件。

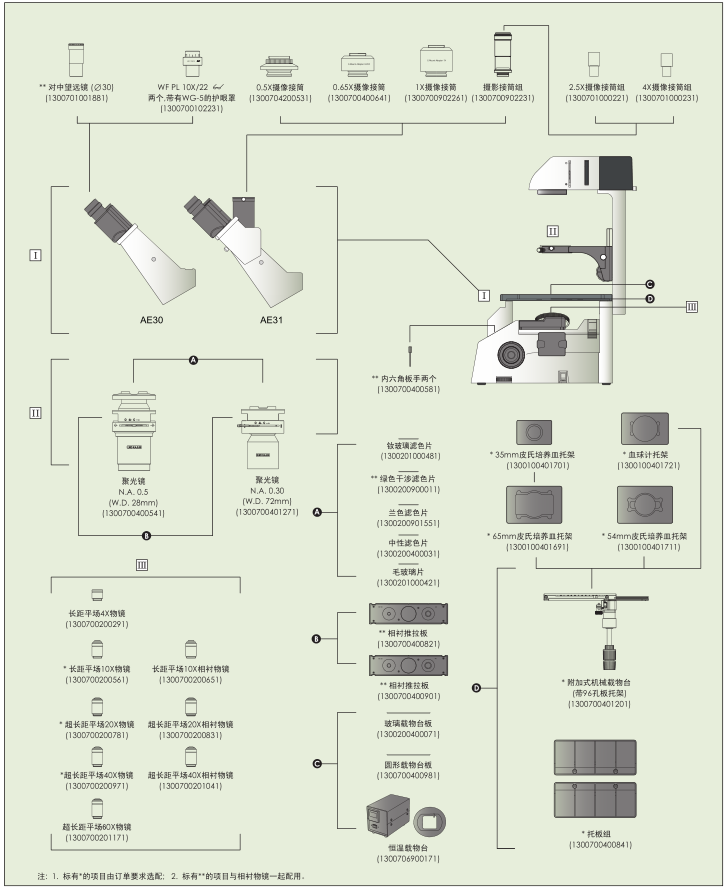

系統配置圖
