Motic數字切片掃描與應用系統

形態學教學/病理診斷（遠程會診）/科學研究新工具、新平臺、新應用

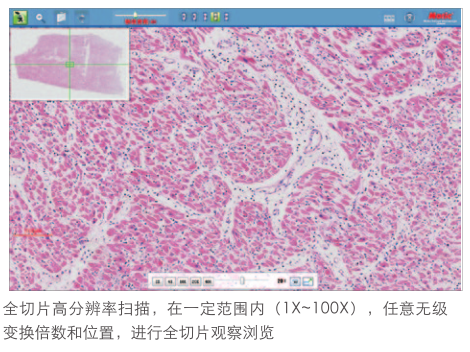

Motic數字切片掃描與應用系統，是利用全自動顯微鏡掃描平臺，結合虛擬切片軟件系統，對傳統玻璃切片進行掃描、無縫拼接，生成一張全視野（Whole Slide Image, WSI）的數字化切片（也稱虛擬切片），這樣，在計算機上，如同 在顯微鏡下，可進行不同倍率觀察（4x,10x,20x,40x,100x等），并在一定范圍內 （1x?100x），實現無級連續變倍瀏覽切片，而且，通過計算機與網絡系統，進行數字切片存儲、管理、觀察、分析、討論等，相對傳統方式，可不受空間與時 間限制，使用起來更方便、功能更強大、應用更廣泛。

有了數字切片，必將給教學、病理診斷、遠程會診、科學研究等，注入全新的應用方向，比如：利用數字切片，結合Motic數碼互動網絡教室進行教學；通過數 字切片網絡應用與管理系統，建立相應數字切片庫，進行形態學網絡教學；通過 專業數字切片軟件，進行定量分析、科學研究、對比等；通過Internet，建立會 診網絡平臺，進行數字切片病理遠程會診咨詢與交流。

數字切片掃描系統組成：

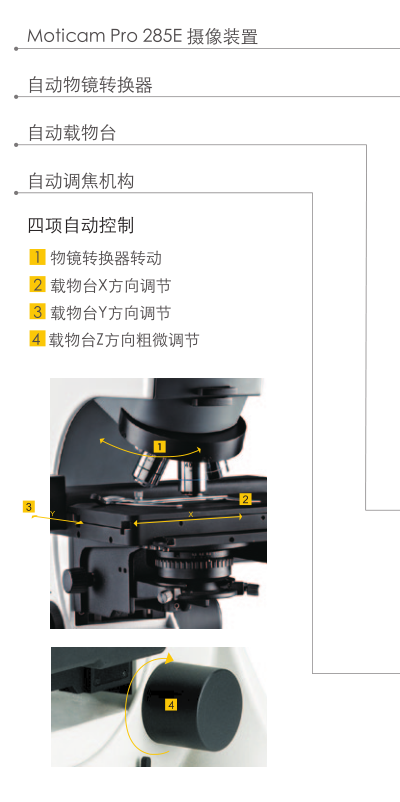

全自動掃描顯微平臺

自主一體化研究設計的全自動顯微鏡掃描平臺，通過專業控制盒，進行載物臺X/Y掃描移動、Z軸自動聚焦、物鏡轉換等，為了使數字切片達到 光學放大與縮小效果，通常采用高倍物鏡(20X或40X)進行切片掃描， 這樣，數字切片可利用瀏覽軟件，在一定的范圍內，達到光學無級變倍 效果，不失真。同時，可做玻璃切片常規觀察，與數字切片觀察進行訓練對比。

Motic全自動、高精度、穩定可靠的顯微鏡掃描平臺，X/Y/Z重復定位精度≤0.5μm，模塊化智能控制盒，光源采用數字調光技術，可進行手動或軟件自動設置，滿足不同物鏡下的亮度需要。

專業級快速掃描CCD

(Moticam Pro 285E)

大尺寸2/3"CCD，像素1360x1024，像素尺寸6.45μm×6.45μm, 12Bit,1394輸出接口。

高精度顯微鏡掃描平臺、專業CCD的集成，把傳統切片轉化為高分 辨率數字切片，在20X下，10mmx10 mm樣本切片，利用我們的系統掃描而成的數字切片，可達到幾億像素。

全自動顯微鏡掃描平臺、專業CCD、控制系統和軟件，一體化研究設計，保證了整個系統的穩定性和高精度，為獲得G質量數字切片奠定了堅實基礎。

Motic數字切片掃描與應用系統

支持切片多種模式掃描，如快速掃描、高精度掃描、景深擴展掃描、z-層疊掃描、感興趣區域掃描：

1.快速掃描：圖像質量好，掃描速度快。（用20X掃描 15mmX15m m所需掃描時間＜ 90秒）

2.高精度掃描：每個視野都自動聚焦，掃描圖像質量非常高。

3.景深擴展掃描：每個視野按所設置的層數進行掃描， 提取每層內清晰的圖像部分生成該視野的圖像， 再把生成的每個視野的圖像拼成一張全數字切片。

4.Z-層疊掃描：每個視野按所設置的層數進行掃描，每層各自拼接成一張全視野圖像，再把每層的全視野圖像層疊在一起，形成一個立體層疊的數字切片。

5.感興趣區域掃描（ROI掃描）：低倍掃描全張切片， 再選擇所需要的部分區域進行高倍掃描。

6.可選擇切片加密掃描，如加密狗、口令等加密方式；

Motic數字切片應用領域

教學：可用于組織胚胎學、病理學、微生物學、動植 物學、寄生蟲學等

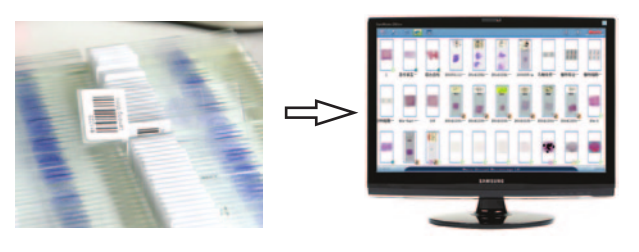

形態學數字切片實驗教學與研究，將傳統切片數字化，進行存儲與管理，防止玻璃切片破碎、褪色等，降低切片的重復制作與管理工作， 同時，建立數字切片庫，利于檢索與教學管理等；

Motic數字切片具備功能強大的圖像調節功能，可進行不 同倍率和不同位置顯微觀察，可進行各種標注，可測量長度、周長、面積等，同時，可按標注方式導航瀏覽，便于 學習、交流；Motic數字切片可進行數字切片對比瀏覽，便于研究比較。

教學課件制作，利用完整的數字切片信息，教師可隨心所欲的發揮制 作空間，靈活方便地規劃和建立精品課程。

通過校園網或Internet，可進行遠程教學、在職培訓等，提供無時間與空間限制的學習與交流，及時更新數字切片庫，注重學習實效性；

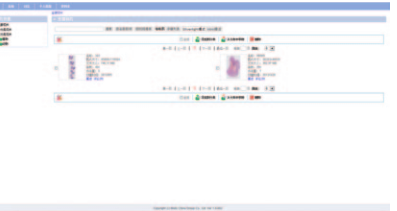

數字切片網絡教學系統DSE (Digital Slide System for Education)， 在局域網、校園網或Internet等網絡上，建立形態學數字切片實驗教學平臺，進行數字切片庫教學管理、教師授課與學生學習等，使教師 與管理員更專注教學本身，大量減少在教室與課程管理上的精力與時間，同時，也方便了學生的自學和練習效果，提高學習的便利性和趣味性 。同時，也可應用于病理醫生的在職遠程教育和學習。

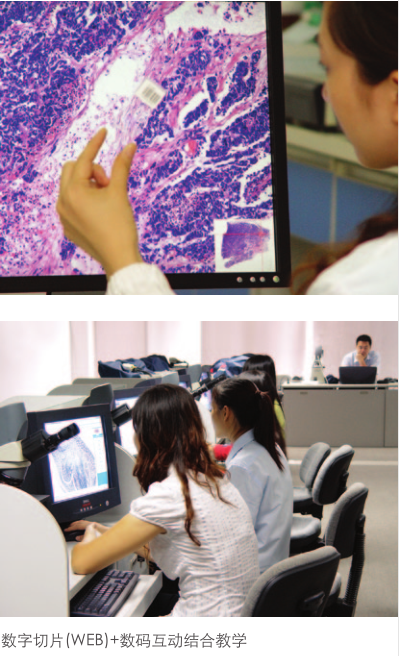

與Motic數碼互動系統一體化整合，進行傳統數碼顯微鏡與數字切片互動教學和學習，既注重了學生的操作能力，也培養了學習的簡便性與興趣性；

Motic數字切片網絡教學系統DSE

數字切片網絡教學系統DSE是對顯微數碼互動教學系統的有利補充，把顯微教學從顯微數碼互動的局域網平臺，延伸到校園網絡平臺，以及Internet上，從而形成更加完善的顯微教學新方式； 建立完整的數字切片教學網絡平臺，可充分整合教學資源，提升教學水平。

病理診斷、遠程會診等

利用數字切片掃描系統，把病人的切片數字化，建立個性化、完整的數字切片電子病理病例，可長期保存，又節約玻璃切片的存儲空 間，并可刻錄成光盤，為病人及其他醫院借片 和讀片提供了方便的工具。

建立疑難病理數字切片庫，可包括大體圖像 等切片豐富信息；

進行數字切片讀片（本地或網絡），不受時 間與空間限制；

與病理信息系統結合，實現真正的數字 病理信息化，結合醫院數字系統（HIS/PACS等），給病理醫生與臨床醫生提供無縫交流平臺；對數字切片進行不同標注，并測量長度、周長、面積等，同時， 按標注方式導航瀏覽，便于學習、交流；

可對數字切片進行對比瀏覽，便于研究比較；

科學研究

基因表達、毒理實驗室、

法醫鑒定、刑事微物鑒別等

研究所及實驗室（如毒理實驗 室），進行病理切片掃描、存儲、分析與分類管理， 或遠距離遙控顯微鏡觀察；

法醫病理切片鑒定，可進行重要切片資料的保存、對 比、分析等；

刑事微物鑒別；

大量傳統玻璃切片數字化后,方便了切片存儲管理、檢索、分析 對比、交流討論等，大大降低了科學研究人員的工作量，節省了寶貴時間。

數字切片掃描與應用系統配置表

VM1

4軸高精度全自動顯微鏡,X/Y/Z自動控制，物鏡自由轉換，智能控制盒，模塊化設計，穩定可靠，重復定位精度= 0.5|jm

物鏡：無限遠平場消色差物鏡鏡頭，2x,4x,10x,20x,40x,100x可選）

光學系統：無限遠色差校正CCIS光學系統，柯拉式照明，6V/10W LED，可電子調光

鉸鏈?zhǔn)侥跨R筒，10x/22mm，廣角高眼點補償平場目鏡

聚光鏡：0.65阿貝式聚光鏡，可調，孔徑光欄可調

專業Mot icam Pro 285E CCD,2/3”，像素點尺寸：6.45口mx6.45口m/pixel, 12Bi t, 1394 接口

數字切片圖像分辨率（pm/pixel）

0.49 pm/pixel （20x, 0.65x 攝像接頭）

0.24 pm/pixel （40x, 0.65x 攝像接頭）

掃描時間：＜90秒（物鏡20x,15mmx15mm）

VM6

4軸高精度全自動顯微鏡，X/Y/Z自動控制，物鏡自由轉換，智能控制盒，模塊化設計，穩定可靠，重復定位精度= 0.5pm

物鏡：無限遠平場消色差物鏡鏡頭，2x,4x,10x,20x,40x,100x何選）

光學系統：無限遠色差校正CCIS光學系統，柯拉式照明，6V/10W LED，可電子調光

鉸鏈?zhǔn)侥跨R筒，10x/22mm，廣角高眼點補償平場目鏡

聚光鏡：0.65阿貝式聚光鏡，可調，孔徑光欄可調

專業Mot icam Pro 285E CCD，2/3”，像素點尺寸：6.45pmx6.45pm/pixel, 12Bi t, 1394 接口

數字切片圖像分辨率（pm/pixel）

0.49 pm/pixel （20x, 0.65x 攝像接頭）

0.24 pm/pixel （40x, 0.65x 攝像接頭）

掃描時間：5分鐘（物鏡40x,15mmx15mm）

VM1000

4軸高精度全自動顯微鏡，X/Y/Z自動控制，物鏡自由轉換，智能控制盒，模塊化設計，穩定可靠，重復定位精度＜0.5pm

物鏡：無限遠平場消色差物鏡鏡頭，2x,4x,10x,20x,40x,100x何選）

光學系統：無限遠色差校正CCIS光學系統，柯拉式照明，6V/10W LED，可電子調光

箱體式結構，LED顯示屏顯示切片掃描狀態

聚光鏡：0.65阿貝式聚光鏡，可調，孔徑光欄可調

專業Mot icam Pro 285E CCD，2/3”，像素點尺寸：6.45pmx6.45pm/pixel, 12Bi t, 1394 接口

數字切片圖像分辨率（pm/pixel）

0.49 pm/pixel （20x, 0.65x 攝像接頭）

0.24 pm/pixel （40x, 0.65x 攝像接頭）

掃描時間：5分鐘（物鏡40x,15mmx15mm）

應用軟件

數字切片掃描系統（DSScanner）:控制硬件全自動掃描切片，并對數字切片進行瀏覽、編輯、分析、管理等

數字切片助理（DSAssistant）

數字切片網絡教學系統（Digital Slides For Education）：建立數字切片網絡平臺侷域網、校園網或Internet），對數字切片 進行流程化管理，并通過網絡快速瀏覽、觀察和交流；

遠程病理圖像軟件系統（Tele）:可遠程控制全自動顯微鏡平臺，進行圖像的實時交流、討論、診斷等

數字病理遠程會診系統DPCS與www.moticpathology.com平臺結合，進行數字切片病理遠程會診，實現理想的病理會 診和交流模式；

數字切片網絡會議軟件系統（DSConference）

Motic數字掃描與應用系統部分用戶名單:

? 300余套，高校、醫院、司法機構、研 究機構等國內用戶

? 美國、俄羅斯、印度、韓國仁荷大學、澳大利亞蒙納士大學等國際用戶

數字切片掃描與應用系統部分用戶案例

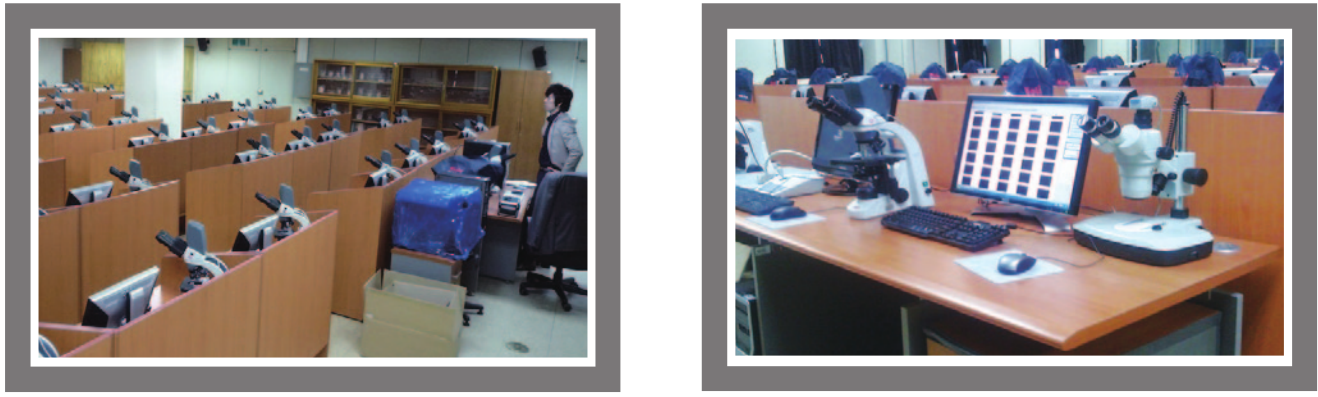

2008年8月浙江大學醫學院把Motic數字切片應用于形態學實驗教學。

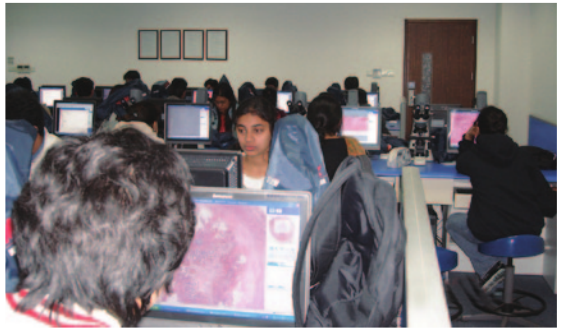

國外案例: Korea In-ha University

VM Promotion In India
