SMZ171

麥克奧迪SMZ171系列體視顯微鏡具有放大圖像立體感強，分辨率高，像面平整的優點.專為工業應用設計，超長工作距離、超大景深、防靜電（ESD）.多種光源及支架可供選擇：SMZ171TH、SMZ171BH、SMZ171TP、SMZ171BP

全國服務熱線：0512-6603 8633

在線咨詢

ZOOM 1:6.7奉獻出色的性能價格比

放大圖像立體感強，分辨率高，像面平整

專為工業應用設計，超長工作距離、超大景深、防靜電（ESD）

擁有完備的附件功能，是您理想的工具。

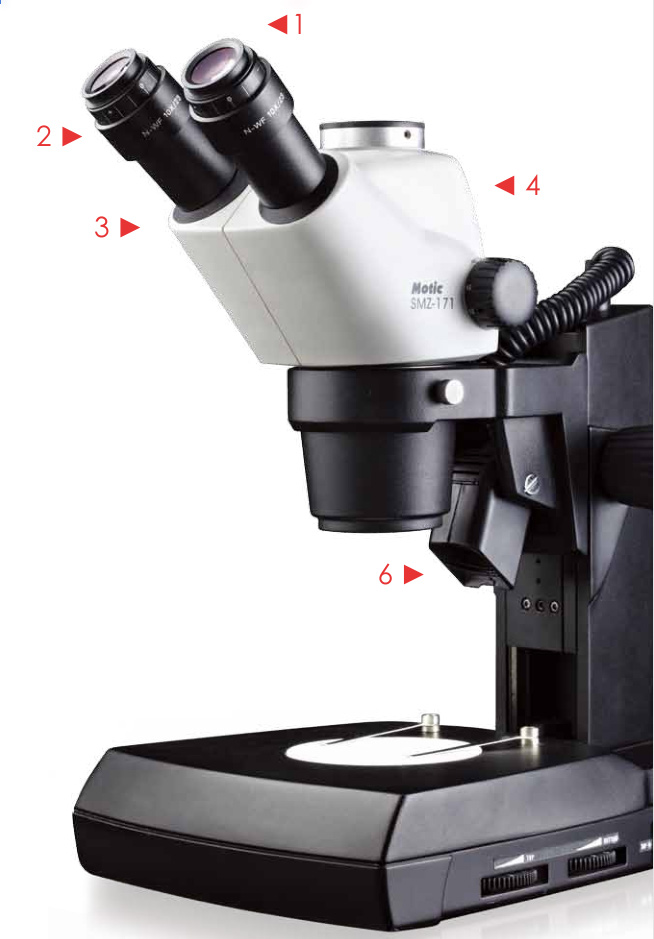

1） 眼罩

?方便觀察的護眼罩一對


2）廣角ESD目鏡

? 高眼點超廣角

? 視度可調，調節范圍：±5屈光度

? WF10X/23

?防靜電（ESD）


目鏡

10X/23（可加分劃板）ESD

1300700102701

12.5X/18（可加分劃板）ESD（選配）

1300700102741

15X/16（可加分劃板）ESD（選配）

1300700102801

20X/13（可加分劃板）ESD（選配）

1300700102891


3）分劃板



分劃板



十字雙向分劃板

G2FB-1

雙向分劃板

G2FB-2

十字單向分劃板

G2FB-3

單向分劃板

G2FB-4

1°圓分劃板

G2FB-5

10°十字圓分劃板

G2FB-6

十字分劃板

G2FB-7



4）鏡體

?放大倍數連續可變

?高清晰度、高景深的立體圖像

?變倍手輪雙側水平設置，變倍靈活舒適

?變倍定檔輕巧方便，重復精度高

?雙目傾斜45°

?瞳距調節范圍：48mm~75mm

?變倍范圍:0.75X?5X

?變倍比：1：6.7

?工作距離：110mm

?防霉設計

ESD

附加物鏡

（選配）

0.3X [WD =301 mm]

1300700200091

0.5X [WD =191.8 mm]

1300700214391

0.63X [WD=142.7 mm]

1300700200141

0.75X [WD=128.6 mm]

1300700214381

1.5X [WD=56.3 mm ]

1300700200121

2.0X [WD=38.6 mm]

1300700200131


5)調焦機構

?v型導軌與鋼球組合構成調焦機構，保證調 焦靈活舒適、穩定可靠

?立柱式底座調焦總行程：50mm

?立臂式底座調焦總行程：140mm

?鏡體安裝尺寸：076mm




 6)上光源

? 3W LED燈，亮度可調，角度可調


7) 立柱式底座

? v型導軌與鋼球組合出色的調焦機構，保證調焦 更為靈活舒適、穩定可靠

? 物鏡自動對準工作臺板

?滿足 SMZ-171 配0.3X、0.5X、0.63X、0.75X、1.5X、2X ESD附加物鏡的需要

?鏡體安裝尺寸：?76mm

?立柱安裝尺寸：?32mm

?調焦總行程：50mm

?鏡架內置可調角度、可調亮度的3W LED落射光源

?底座內置可調亮度的3W LED透射光源

?可單獨使用或者同時使用落射、透射光源

?有標準底座和防靜電(ESD )兩種底座供選擇

?選用ESD平底座時，可選配冷光源照明器和光纖使用

?特別適合于工業領域



8) 立臂式底座

? v型導軌與鋼球組合出色的調焦機構，保證調焦 更為靈活舒適、穩定可靠

? 物鏡自動對準工作臺板

?滿足 SMZ-171 配0.3X、0.5X、0.63X、0.75X、1.5X、2X ESD附加物鏡的需要

?鏡體安裝尺寸：?76mm

?調焦總行程：140mm

?鏡架內置可調角度、可調亮度的3W LED落射光源

?底座內置可調亮度的3W LED透射光源

?可單獨使用或者同時使用落射、透射光源

?有標準底座和防靜電(ESD )兩種底座供選擇

?選用ESD平底座時，可選配冷光源照明器和光纖使用

?特別適合于工業領域


SMZ-171連續變倍體視顯微鏡標準配置表

頭部配置

組件名稱

規格

物料編號

SMZ171 （雙目）

SMZ171 （三目）

鏡體

SMZ-171雙目

45度

1300705802851

●



SMZ-171三目

45度

1300705802861


●

目鏡 ESD

N-WF10X/23視度可調

1300700102701

●

●

底部配置

組件名稱

規格

物料編號

標準底座 （立柱式）

標準底座 （立臂式）

ESD底座 （立柱式）

ESD底座 （立臂式）

標準底座 鏡架組

立柱式 立柱式平底座組

1300705803001

●




立柱式鏡架組

1300705802991

●





立臂式鏡架組

1300705802971


●



ESD標準

底座鏡架組

立柱式 立柱式平底座

（ESD）

1300705803071



●



立柱式鏡架組

（ESD）

1300705803061



●



立臂式鏡架組（ESD）

1300705803031




●

上光源

LED上光源組

1300705802951

●

●

○

○

下光源

LED底座組

1300705802981

●

●

○

○

冷光源 照明器

MLC-150C冷光源照明器

1300707100161

○

○

○

○

硬管式單管光纖

1300707100221

○

○

○

○

載物臺

黑白塑料臺板

1300800300031

●

●

●

●


毛玻璃臺板

1300206300061

●

●

●

●

片夾組

片夾

1300704900511

●

●

●

●

注：”●”是標配，“○”是選配

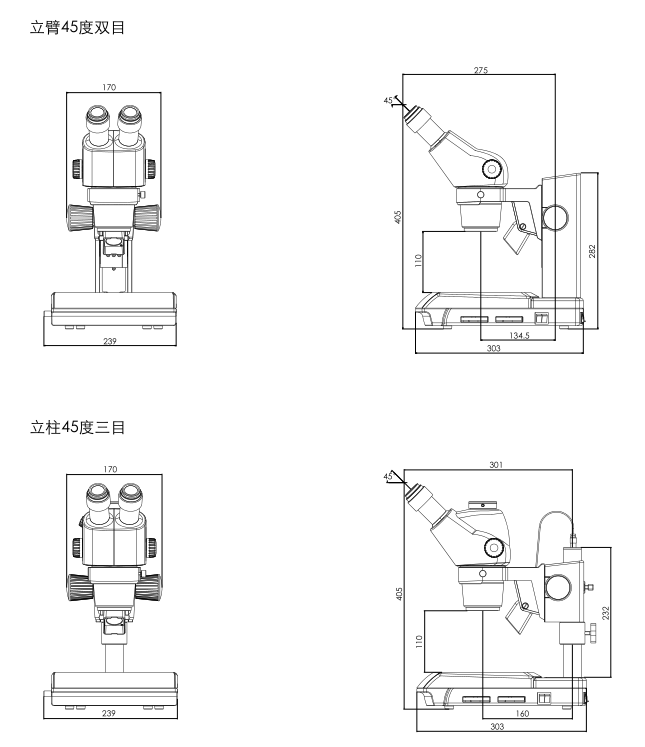

SMZ-171系列體視顯微鏡尺寸圖




SMZ-171系列體視顯微鏡

提供多種可選附件,必有一款適合您

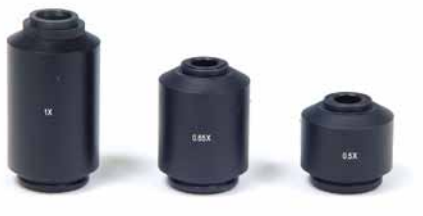

C-Mou nt攝像系統

?0.50X攝像接頭組

?0.65X攝像接頭組

?1X攝像接頭組

備注：此攝像系統可以配置所有MOTICAM系列數碼攝像系統和其他外置的CCD。

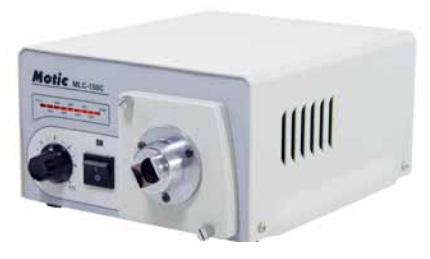

附加照明/冷光源照明器

> MLC-150C 冷光源照明器

?額定電壓輸入：AC110V/AC220CV

（手動轉換） ±15%，燈泡采用21V/150W高亮度鹵素?zé)?/span>

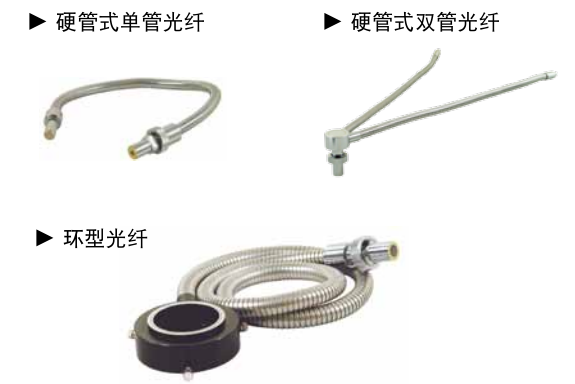

> 光纖選擇如下：





載物臺

> 滑動載物臺

? 載物臺安裝在底座的 工作臺板孔內，即可作任意方向的平行移動，又可作360°平面移動，易于觀察微小標本。

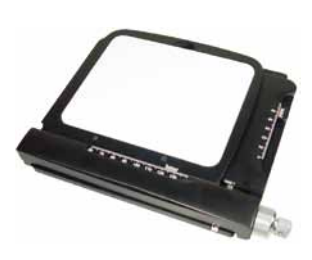

> X-Y 移動式載物

? 將移動式載物臺安裝在顯微鏡底座上， 轉動同軸調節旋鈕的大、小鈕，可實現載物臺在X、Y軸的兩個方向上的平穩移動。




暗場照明器

? 暗場照明器安裝在底座的工作臺板孔內，通過該種特殊照明器，由透射光源產生的照明光線不會直接進入成像物鏡內，從而使標本獲得更高的襯度，以便于觀察特殊標本，如纖維等不易觀察的物體。暗場照明器適合于帶光源底座。





組合偏光器

? 組合偏光器的起偏器安裝在底座的工作臺板孔內，而檢偏器套在顯微鏡鏡體的裝飾環上。

? 起偏器與檢偏器均可作360°旋轉。

? 偏光器主要是利用顯微放大原理和偏振光 干涉原理，對透明或非透明的礦物、非均 質體等薄片標本進行光學性質的觀察與測定。






獨立偏光器(B301K偏光器)

? 獨立偏光器安裝在底座的工作臺板孔內。起偏器可作360°旋轉，檢偏器既可作360°旋轉，又可擺出光路。偏光器主要是利用顯微放大原理和偏振光干涉原理，

對透明物體、非均質體等薄片標本進行光學性質的觀察與測定。

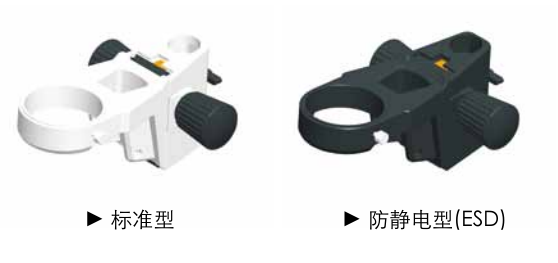

鏡架

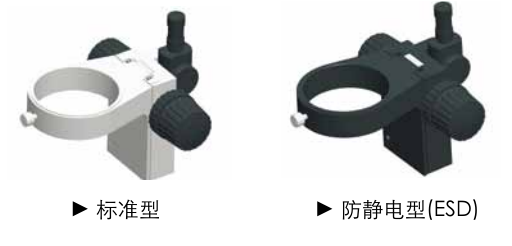

> 標準立柱式鏡架

?V型導軌與鋼球組合出色的升降機構，保證調 焦更為靈活舒適、穩定可靠

?需配鏡架連接頭(?32)使用。鏡架連接頭物料號：1300705802781

?配光源安裝孔位

?調焦行程：50mm

?立柱安裝尺寸：?32mm

?鏡體安裝尺寸：?76mm

?有標準和防靜電(ESD)兩種鏡架供選擇



> 工業鏡架

?V型導軌與鋼球組合出色的升降機 構，保證調焦更為靈活舒適、穩定可靠

?無需安裝鏡架連接頭

?配光源安裝孔位

?調焦行程：50mm

?鏡體安裝尺寸：?76mm

?支架安裝尺寸：?16mm

?可調角度：±90°

?有標準和防靜電(ESD)兩種工業鏡架供選擇

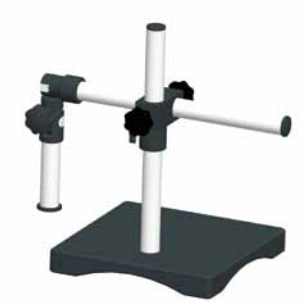

工業鏡架底座組

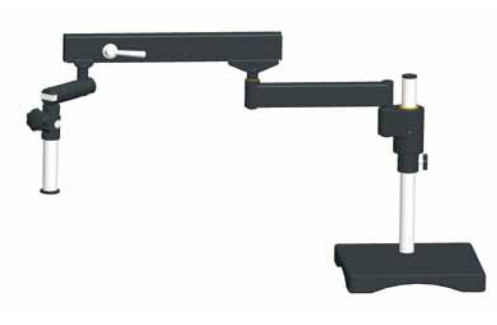

> 擺動架（配方形底座+調焦機構連接頭）

1300705802751+1300705802641+1300705802781

?垂直立柱直徑：?32mm

?調焦立柱直徑：?32mm

?垂直立柱長度：400mm，選配600mm






> 雙軌移動架（配方形底座+調焦機構連接頭）

1300705802741+1300705802641+1300705802781

?垂直立柱直徑：?32mm

?調焦立柱直徑：?32mm

?垂直立柱長度：400mm，選配600mm

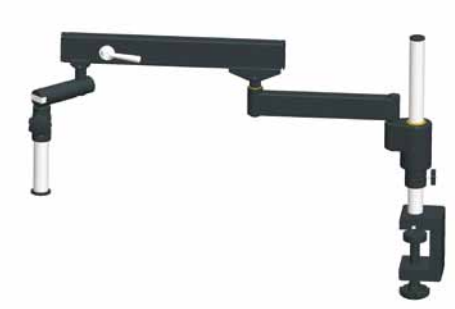

> 擺動架（配臺夾式底座+調焦機構連接頭）

1300705802751+1300705802691+1300705802781

?垂直立柱直徑：?32mm

?調焦立柱直徑：?32mm

?可夾持臺板厚度MAX75mm

?垂直立柱長度：400mm，選配600mm

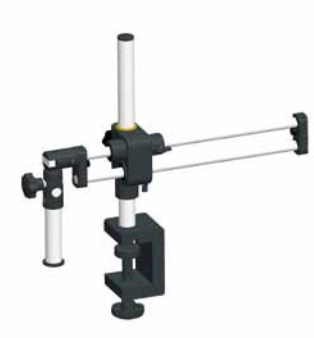

> 雙軌移動架（配臺夾式底座+調焦機構連接頭）

1300705802741+1300705802691+1300705802781

?垂直立柱直徑：?32mm

?調焦立柱直徑：?32mm

?可夾持臺板厚度MAX75mm

?垂直立柱長度：400mm，選配600mm





工業鏡架底座組

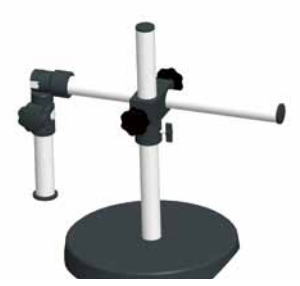

> 單軌移動架（配圓形底座+調焦機構連接頭）

1300705802731+1300705802671+1300705802781

?底座直徑：?300mm

?立柱高：400mm，選配600mm

?水平移動范圍：260mm

?垂直立柱直徑：?32mm

?調焦立柱直徑：?32mm








> 單軌移動架（配方形底座+調焦機構連接頭）

1300705802731+1300705802641+1300705802781

?底座長度：300mm

?底座寬度：300mm

?水平移動范圍：400mm

?立柱高：400mm，選配600mm

?垂直立柱直徑：?32mm

?調焦立柱直徑：?32mm







> 單軌移動架（配方形底座）

1300705802731+1300705802641

?底座長度：300mm

?底座寬度：300mm

?水平移動范圍：400mm

?立柱高：400mm，選配600mm

?垂直立柱直徑：?32mm

?調焦立柱直徑：?32mm

? 可直接配工業鏡架

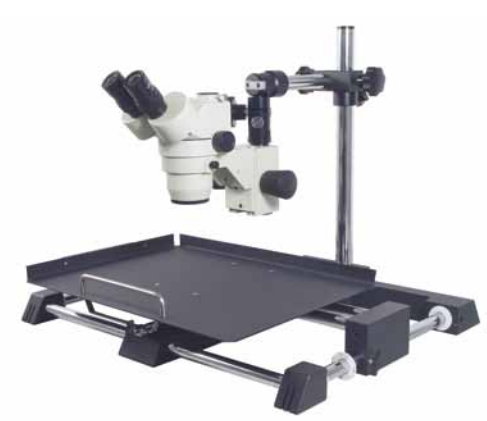

> 手動式移動工作臺

1300705802711

?臺板面積：450mm x 350mm

?臺板X向行程：410mm

?臺板丫向行程：220mm

? 變倍體支撐架可以做前后左右擺動，以滿足從不同的側面觀察物體的要求


SMZ-171系列體視顯微鏡技術參數


型號

SMZ-171B

SMZ-171T

光學系統

Greenough

觀察角度

45°

45°

主機變倍范圍

（標配）

0.75X - 5.0X

變倍比

6.7: 1

目鏡（標配）

視度可調/ WF10X

最大視場（標配）

23mm

瞳距

48mm 一 75mm

視度調節

±5°屈光度

工作距離（標配）

110mm

景深（標準配置下）

2.42?0.13

攝影攝像接口

/

可配



0.5X接頭

0.65X接頭

1.0X接頭

附加物鏡

0.3X [WD =301mm]

0.5X [WD =191.8mm]

0.63X [WD =142.7mm]

0.75X [WD =128.6mm]

1.5X [WD =56.3mm ]

2.0X [WD = 38.6mm]

系統最大放大倍率

200X

系統最大工作距離

301mm

系統最大視場

102.2mm

防靜電（ESD）

有


SMZ-171系列體視顯微鏡光學參考值


目鏡

倍率檔位(X)

標準物鏡

附加物鏡


0.3X


0.5X

0.63X

0.75X

1.5X

2X

工作距離110mm

工作距離301mm

工作距離191.8mm

工作距離142.7mm

工作距離128.6mm

工作距離56.3mm

工作距離38.6mm

總放大倍率

視場直徑?（mm）

總放大倍率

視場直徑?（mm）

總放大倍率

視場直徑?（mm）

總放大倍率

視場直徑?（mm）

總放大倍率

視場直徑?（mm）

總放大倍率

視場直徑?（mm）

總放大倍率

視場直徑?（mm）

10x/23

0.75

7.5

30.67

2.25

102.22

3.75

61.33

4.725

48.68

5.628

40.89

11.25

20.44

15

15.33

1

10

23

3

76.67

5

46

6.3

36.51

7.5

30.67

15

15.33

20

11.5

2

20

11.5

6

38.33

10

23

12.6

18.25

15

15.33

30

7.67

40

5.75

3

30

7.67

9

25.56

15

15.33

18.9

12.17

22.5

10.22

45

5.11

60

3.83

4

40

5.75

12

19.17

20

11.5

25.2

9.13

30

7.67

60

3.83

80

2.875

5

50

4.6

15

15.33

25

9.2

31.5

7.30

37.5

6.13

75

3.07

100

2.3

12.5x/18

0.75

9.357

24

2.812

80

4.687

48

5.91

38.10

7.03

32

14.06

16

18.75

12

1

12.5

18

3.75

60

6.25

36

7.875

28.57

9.375

24

18.75

12

25

9

2

25

9

7.5

30

12.5

18

15.75

14.29

18.75

12

37.5

6

50

4.5

3

37.5

6

11.25

20

18.75

12

23.625

9.52

28.125

8

56.25

4

75

3

4

50

4.5

15

15

25

9

31.5

7.14

37.5

6

75

3

100

2.25

5

62.5

3.6

18.75

12

31.25

7.2

39.375

5.71

46.875

4.8

93.75

2.4

125

1.8

15x/16

0.75

11.25

21.33

3.375

71.11

5.625

42.67

7.087

33.86

8.473

28.44

16.875

14.22

22.5

10.67

1

15

16

4.5

53.33

7.5

32

9.45

25.40

11.25

21.33

22.5

10.67

30

8

2

30

8

9

26.67

15

16

18.9

12.70

22.5

10.67

45

5.33

60

4

3

45

5.33

13.5

17.78

22.5

10.67

28.35

8.47

33.75

7.11

67.5

3.56

90

2.67

4

60

4

18

13.33

30

8

37.8

6.35

45

5.33

90

2.67

120

2

5

75

3.2

22.5

10.67

37.5

6.4

47.25

5.08

56.25

4.27

112.5

2.13

150

1.6

20x/13

0.75

15

17.33

4.5

57.78

7.5

34.67

9.45

27.51

11.25

23.11

22.5

11.56

30

8.67

1

20

13

6

43.33

10

26

12.6

20.64

15

17.33

30

8.67

40

6.5

2

40

6.5

12

21.67

20

13

25.2

10.32

30

8.67

60

4.33

80

3.25

3

60

4.33

18

14.44

30

8.67

37.8

6.88

45

5.78

90

2.89

120

2.17

4

80

3.25

24

10.83

40

6.5

50.4

5.16

60

4.33

120

2.17

160

1.625

5

100

2.6

30

8.67

50

5.2

63

4.13

75

3.47

150

1.73

200

1.3

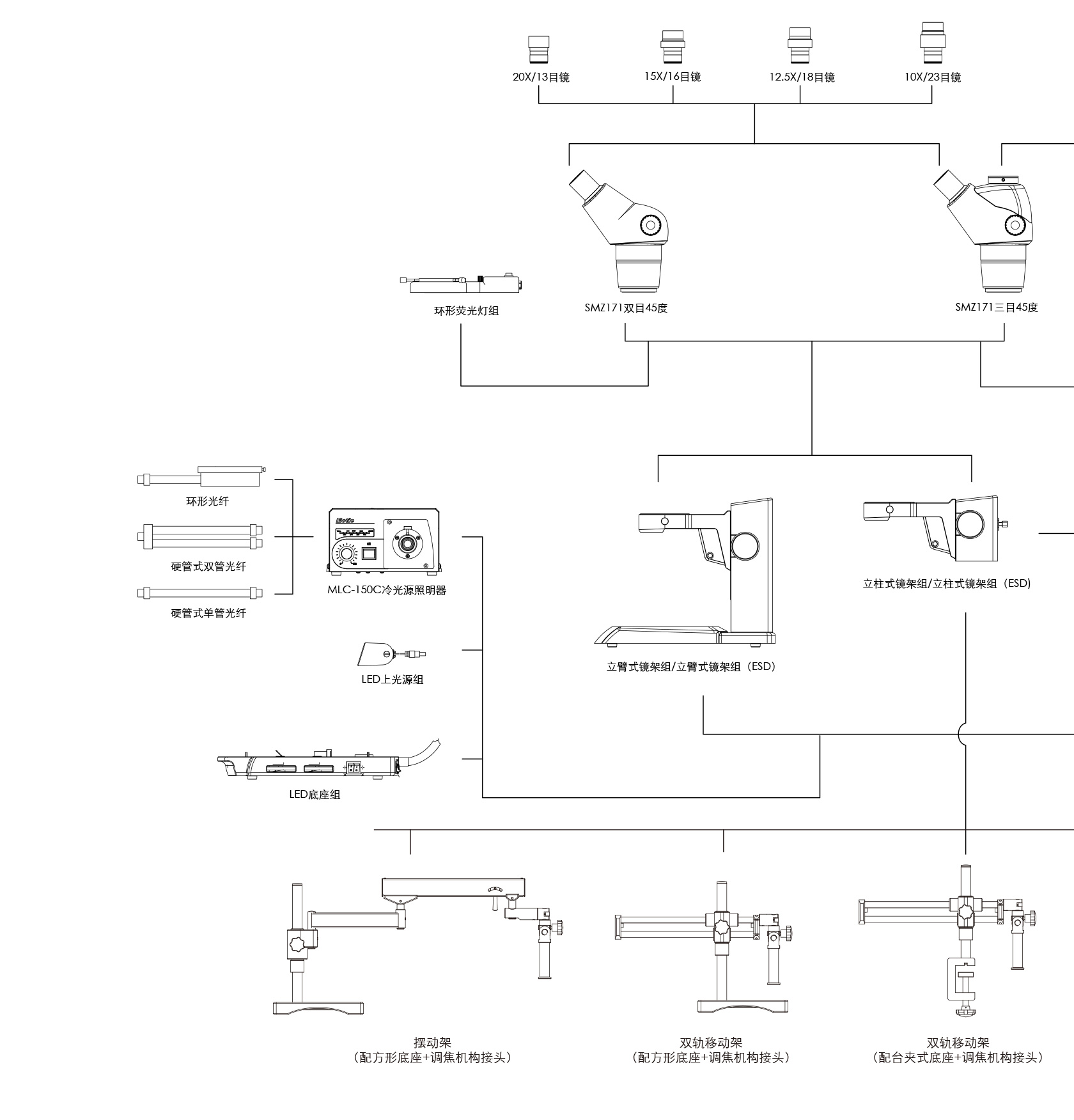

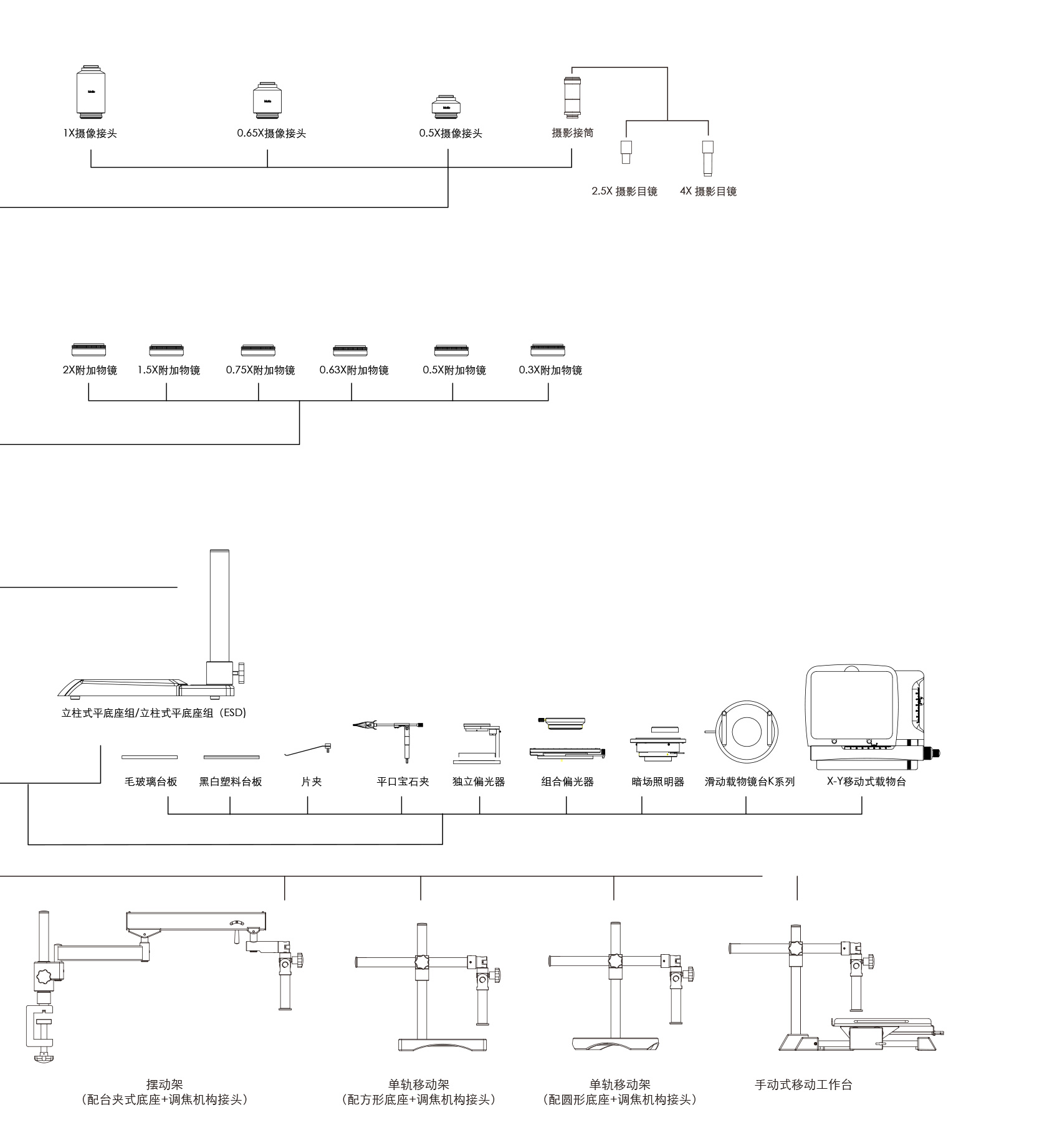

SMZ-171系列體視顯微鏡系統配置圖
