麥克奧迪 Easy Nanoscan 系列桌面式掃描電子顯微鏡，擁有超高分辨率，將桌面式電鏡的分辨率提高到 5nm 的水平，可與傳統大型掃描電鏡相媲美。Easy Nanoscan 同時具備多種探測模式，包括二次電子、背散射電子和能譜分析，將桌面式掃描電鏡對樣品進行表面形貌分析、元素分析以及兩者相結合的技術充分應用到工業和科學研究領域中。以下為Easy Nanoscan在鋰電池行業的實際應用。歡迎大家來電咨詢：0512-66038633

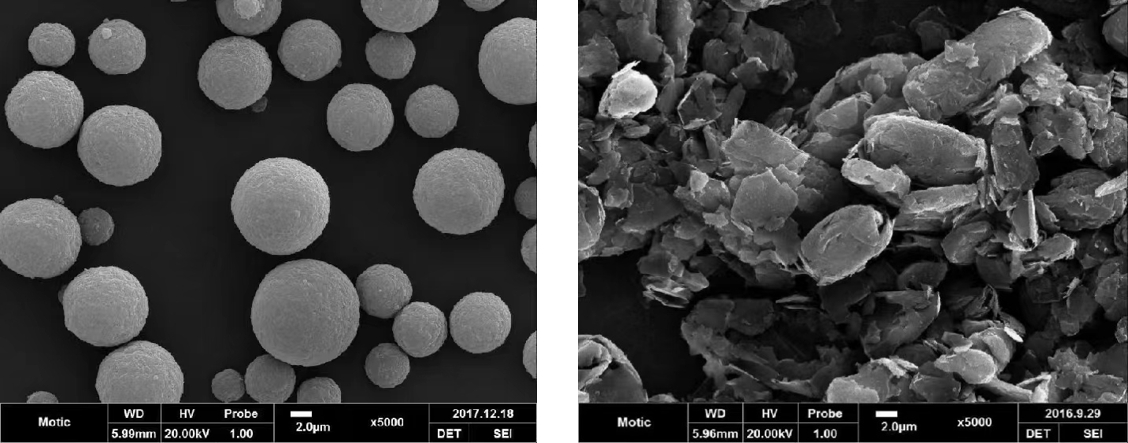

↑鋰電池正負極材料在5000倍下的觀測

↑前驅體與三元材料在電鏡下的觀察，清晰觀察三元材料的粒徑，粒度分布（均一性）、球型度、比表面積

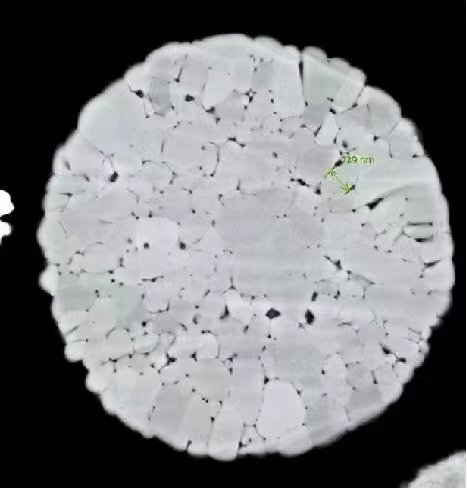

↑鋰電池截面加工，以評估結晶情況，內部孔洞，裂紋情況

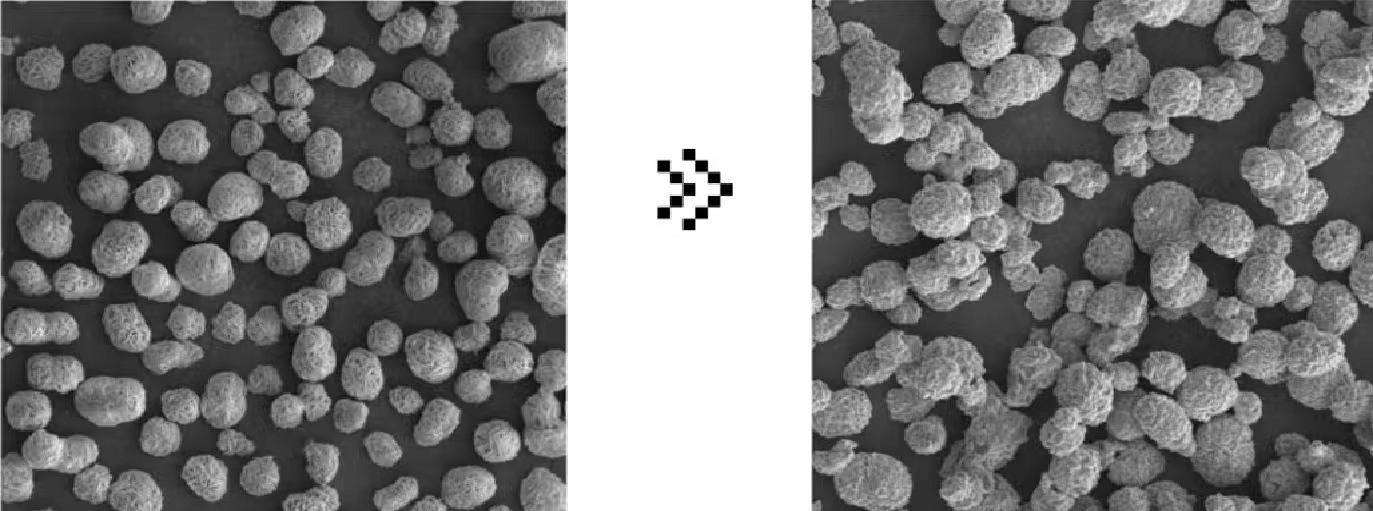

↑鋰電池包覆可以改善其熱穩定性及結構穩定性，提高粒子表面活性，在掃描電鏡下對包覆層進行直接觀察，是評估包覆效果的直觀的方法

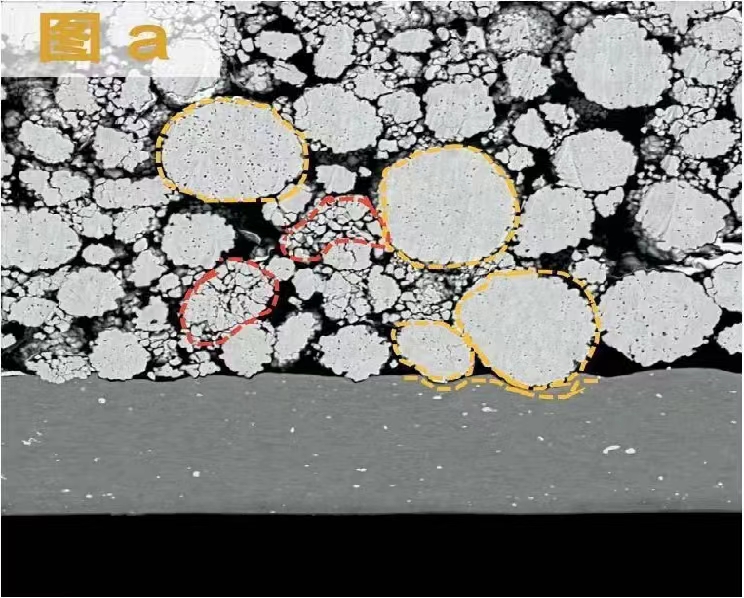

本案為一個輥壓案例，其中可見部分NMC二次顆粒已經被徹底壓碎（紅圈），但也有顆粒即便壓入鋁箔內，也未破碎（黃圈）。需要檢查材料的均勻性，或優化混料配方

↑極片的截面分析，可以用來對極片厚度進行測量，計算極片孔隙率，研究輥壓參數是否適當

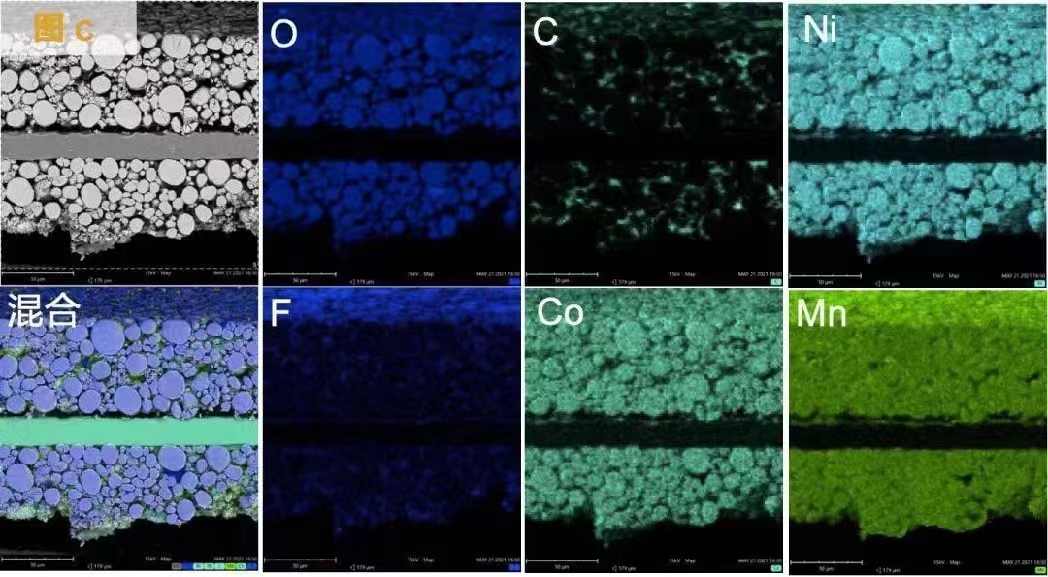

↑極片的截面分析。研究活性成分，導電劑，粘結劑的分布。圖c為電鏡能譜一體機表征的電芯極片內電極斷面的元素結果。觀察電池極片斷面涂布狀態，可對極片分散劑和添加劑的分布均勻性進行評估

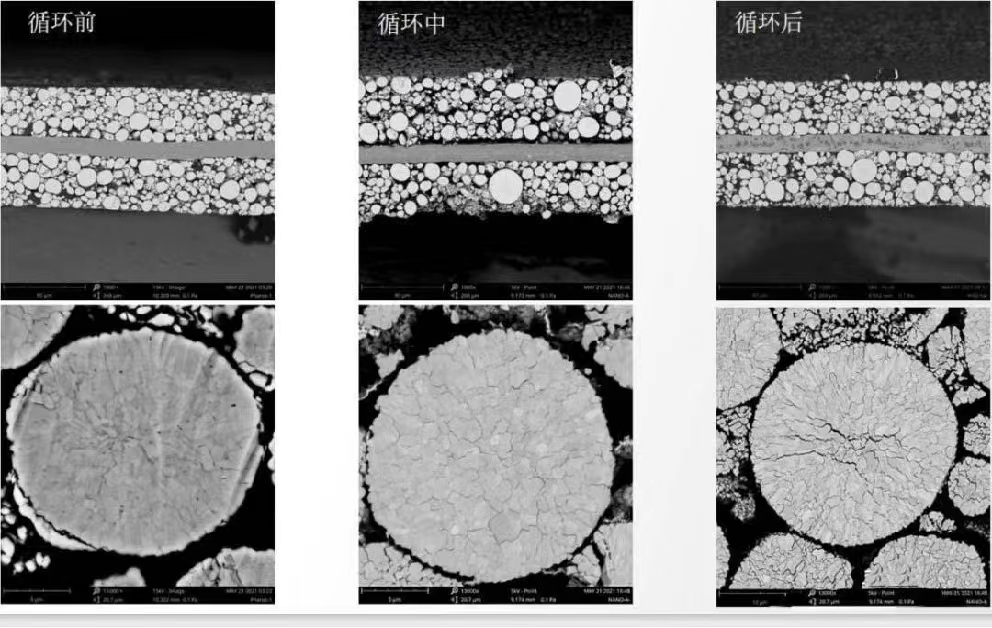

↑電鏡拍攝的不同循環階段的裂紋產生于拓展情況，可見裂紋源于顆粒的核心區域，隨著循環次數的升高逐漸向顆粒表面擴散。電池顆粒的晶間裂紋引起鋰離子路徑的延長-失效，導致電池容量衰減

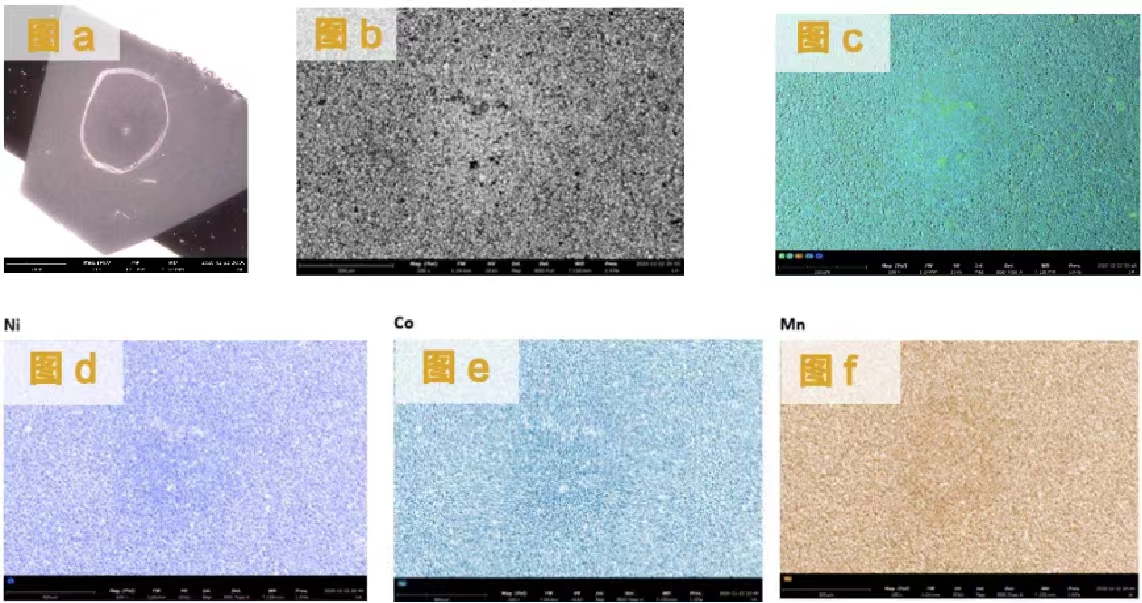

↑用戶在輥壓后的極片表面發現了白色可見異常斑點（圖a），電鏡分析揭示了漿料的質量問題：均勻性或清潔度
