PA80MET_120MET

PA120MET-PA80MET正置金相顯微鏡可廣泛的應用于工業檢測及大型試樣檢測，尤其是LCD液晶屏行業、晶圓行業的理想檢測工具。采用前置低位粗微同軸調焦系列，即便在超大負荷工作下也不會出現下滑現象，以及長期使用的可靠性。

全國服務熱線：0512-6603 8633

在線咨詢

穩定的系統結構

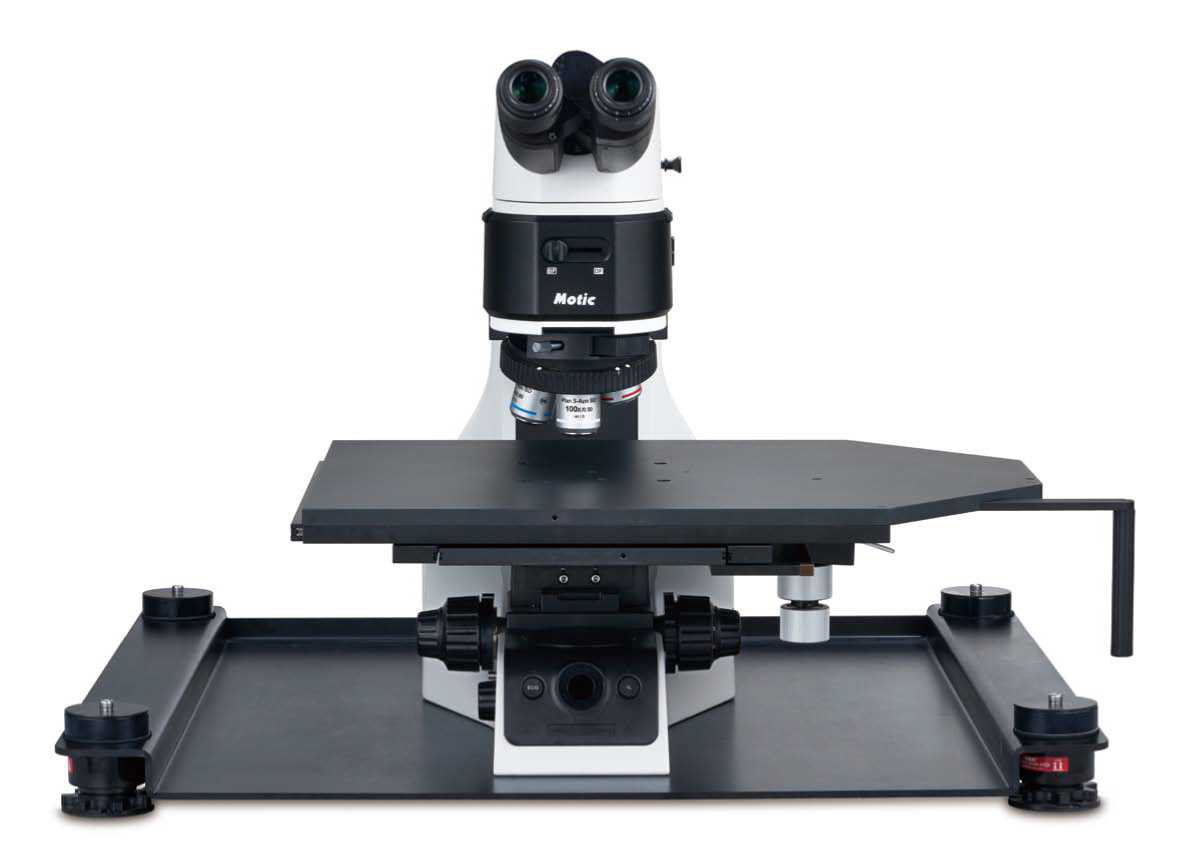

Motic全新推出的PA80MET / PA120MET正置金相顯微鏡采用靈活的模塊化設計、不僅確保光學性能，還具有穩定的機架結構，使之高剛性、高穩定性，提高了顯微鏡的抗振能力，使PA80MET / PA120MET正置金相顯微鏡可廣泛的應用于工業檢測及大型試樣檢測，尤其是LCD液晶屏行業、晶圓行業的理想檢測工具。



機型系列：

PA80MET / PA80MET-T （ 落射 / 透反照明型 ）

?載物臺行程：200 x 200 mm


PA120MET / PA120MET-T （ 落射 / 透反照明型 ）

?載物臺行程：300 x 300 mm

1.采用前置低位粗微同軸調焦系列，即便在超大負荷工作下也不會出現下滑現象，以及長期使用的可靠性。

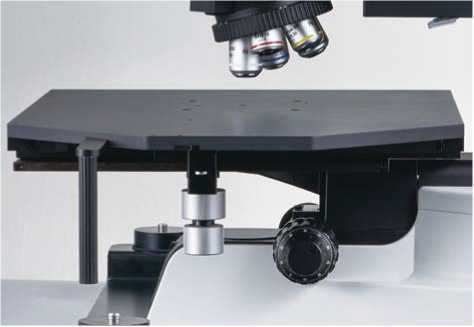

2.超大行程移動平臺，移動范圍：305mm X 305mm,可適用于12”的晶圓、LCD或FPD檢測， 也可用于小尺寸樣品的陳列檢測，通過切換離合器手柄可實現全行程范圍內的快速移動。




3.多樣的照明器可供選擇：12V100W鹵素?zé)裘鲌?chǎng)落 射照明，12V100W鹵素?zé)裘靼祱?chǎng)落射照明，可以根據需要選擇，電器全部?jī)?nèi)置主機，方便操作。

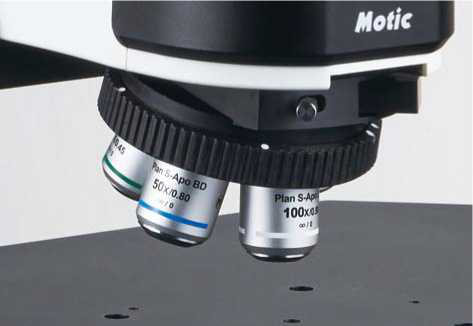

4.高精度物鏡轉換器：采用精密軸承設計，秉承了 Motic 輕巧舒適的手感和良好的重復定位精度及同心精度。

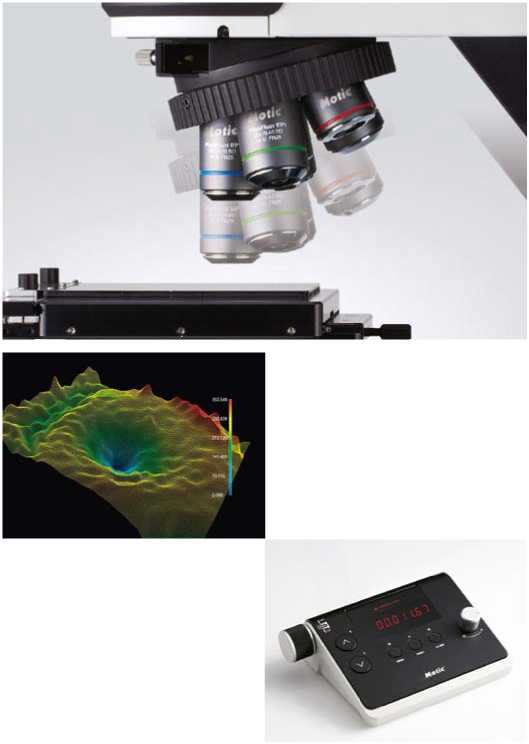

電動轉換器

電動轉換器提高了您的工作流程的速度，標志著PA53MET 更方便地使用。根據您的需求和偏好，從軟件、框架按鈕或控制器調整方法中進行選擇，以進一步提高生產能力和效率。


通過高精度、高準確性、人性化的三維分析系統達到令人驚訝的效果


Z-軸模塊

Z 軸對焦模塊的地形分析功能和三維特征通過我們的Motic Analysis的軟件它生成所有的2D圖像轉換為3D 配置文件組成。


Z軸模塊參數


行程距離

30 mm

尺寸

W:240 mm

D:157 mm

H:202.5 mm

精度

0.01 pm

重復性

0.5 pm

速度

1.4 mm/s

負載能力

15 kg

重量

5 kg


方便的控制板

為了幫助檢查高度一目了然，通過Z軸控制板的顯示器 的8個速度設定，控制Z軸可以快速確認位置。此外，通過緊急停止按鈕幫助來保護阻止意外情況的發生。



PA80MET 技術規格



明場系列

暗場系列

機型

PA80MET

PA80MET-T

PA80MET-3D

PA53MET-T- 3D

PA80MET-T-3D

PA80MET-BD-T

PA80MET-BD-3D

PA80MET-BD-T-3D

光學系統

無限遠校正光學系統（CCIS）

照明

反射

反射/透射

反射

反射/透射

反射

反射/透射

反射

反射/透射

觀察筒

正像三目頭部（FN 25），傾斜角20°,三筒光路2檔選擇：（目視：相機-100:0, 0:100）

正像雙目頭（FN25），傾斜角20°（選配）

目鏡

UC-WF 10X/25,屈光度可調+/-5（標配）

N-WF 15X/16，屈光度可調+/-5（選配）

N-WF 20X/12.5，屈光度可調+/-5（選配）

轉換器

五孔明場轉換器帶DIC插槽

五孔暗場轉換器帶DIC插槽

電動五孔明場轉換器帶DIC插槽（選配）

電動五孔暗場轉換器帶DIC插槽（選配）

Plan S-APO 平場半復消色 差金相物鏡

Plan S-APO 5X/0.15

Plan S-APO 10X/0.3

Plan S-APO 20X/0.45

Plan S-APO 50X/0.8

Plan S-APO 100X/0.9 (選配)

Plan S-APO BD 5X/0.15

Plan S-APO BD 10X/0.3

Plan S-APO BD 20X/0.45

Plan S-APO BD 50X/0.8

Plan S-APO BD 100X/0.9 (選配)

LPlan S-APO 長距平場半復 消色差金相物鏡（選配）

LPlan S-APO 20X/0.4

LPlan S-APO 50X/0.55

LPlan S-APO 100X/0.8

LPlan S-APO BD 20X/0.4

LPlan S-APO BD 50X/0.55

LPlan S-APO BD 100X/0.8

調焦機構

行程范圍：29.5 mm，粗調和微調手輪 粗調：17.7 mm/轉，微調：0.1mm/轉上限位，松緊調節環

電氣

集成電源，用于直流12V100W調光。LED亮度指示，IL開關和ECO開關

反射主體

Yes

/

/

/

Yes

/

/

/

透反主體

/

Yes

/

/

/

Yes

/

/

反射3D主體

/

/

Yes

/

/

/

Yes

/

透反3D主體

/

/

/

Yes

/

/

/

Yes

反射照明

柯勒照明系統/明場，DIC,簡易偏光

柯勒照明系統/明場，暗場，DIC,簡易偏光

光源

12V / 100W長壽命鹵素?zé)襞?/span>

透射照明

/

Yes

/

Yes

/

Yes

/

Yes

照明

/

勒照明系統明場/內置濾色片

/

勒照明系統明場/內置濾色片

/

柯勒照明系統明場/內置濾色片

/

勒照明系統明場/內置濾色片

光源

/

12V/100W長壽命鹵素?zé)襞?/span>

/

12V/100W長壽命鹵素?zé)襞?/span>

/

12V / 100W長壽命鹵素?zé)襞?/span>

/

12V/100W長壽命鹵素?zé)襞?/span>

聚光鏡

/

LWCD, N.A

0.65

/

LWCD, N.A

0.65

/

LWCD, N.A

0.65

/

LWCD, N.A

0.65

載物臺

尺寸：325mm （寬處 415mm） X 325mm 移動行程：200mm X 200mm 選配：晶圓臺板


PA80MET 技術規格



明場系列

暗場系列

機型

PA120MET

PA120MET-T

PA120MET-3D

PA120MET-T- 3D

PA120MET-BD

PA120MET- BD-T

PA120MET-BD-3D

PA120MET-BD- T-3D

光學系統

無限遠校正光學系統（CCIS）

照明

反射

反射/透射

反射

反射/透射

反射

反射/透射

反射

反射/透射

觀察筒

正像三目頭部（FN 25），傾斜角20°,三筒光路2檔選擇：（目視：相機-100:0, 0:100）

正像雙目頭（FN25），傾斜角20°（選配）

目鏡

UC-WF 10X/25,屈光度可調+/-5（標配）

N-WF 15X/16，屈光度可調+/-5（選配）

N-WF 20X/12.5，屈光度可調+/-5（選配）

轉換器

五孔明場轉換器帶DIC插槽

五孔暗場轉換器帶DIC插槽

電動五孔明場轉換器帶DIC插槽（選配）

電動五孔暗場轉換器帶DIC插槽（選配）

Plan S-APO 平場半復消色 差金相物鏡

Plan S-APO 5X/0.15

Plan S-APO 10X/0.3

Plan S-APO 20X/0.45

Plan S-APO 50X/0.8

Plan S-APO 100X/0.9 (選配)

Plan S-APO BD 5X/0.15

Plan S-APO BD 10X/0.3

Plan S-APO BD 20X/0.45

Plan S-APO BD 50X/0.8

Plan S-APO BD 100X/0.9 (選配)

LPlan S-APO 長距平場半復 消色差金相物鏡（選配）

LPlan S-APO 20X/0.4

LPlan S-APO 50X/0.55

LPlan S-APO 100X/0.8

LPlan S-APO BD 20X/0.4

LPlan S-APO BD 50X/0.55

LPlan S-APO BD 100X/0.8

調焦機構

行程范圍：29.5 mm，粗調和微調手輪 粗調：17.7 mm/轉，微調：0.1mm/轉上限位，松緊調節環

電氣

集成電源，用于直流12V100W調光。LED亮度指示，IL開關和ECO開關

反射主體

Yes

/

/

/

Yes

/

/

/

透反主體

/

Yes

/

/

/

Yes

/

/

反射3D主體

/

/

Yes

/

/

/

Yes

/

透反3D主體

/

/

/

Yes

/

/

/

Yes

反射照明

柯勒照明系統/明場，DIC,簡易偏光

柯勒照明系統/明場，暗場，DIC,簡易偏光

光源

12V / 100W長壽命鹵素?zé)襞?/span>

透射照明

/

Yes

/

/

/

Yes

/

/

照明

/

勒照明系統明場/內置濾色片

/

/

/

柯勒照明系統明場/內置濾色片

/

/

光源

/

12V/ 100W長壽命鹵素?zé)襞?/span>

/

/

/

12V/ 100W長壽命鹵素?zé)襞?/span>

/

/

聚光鏡

/

LWCD, N.A

0.65

/

/

/

LWCD, N.A

0.65

/

/

載物臺

4x4"尺寸 210(W) X 170(D) mm,行程 104(X) X 102(Y) mm,金屬臺板，玻璃臺板

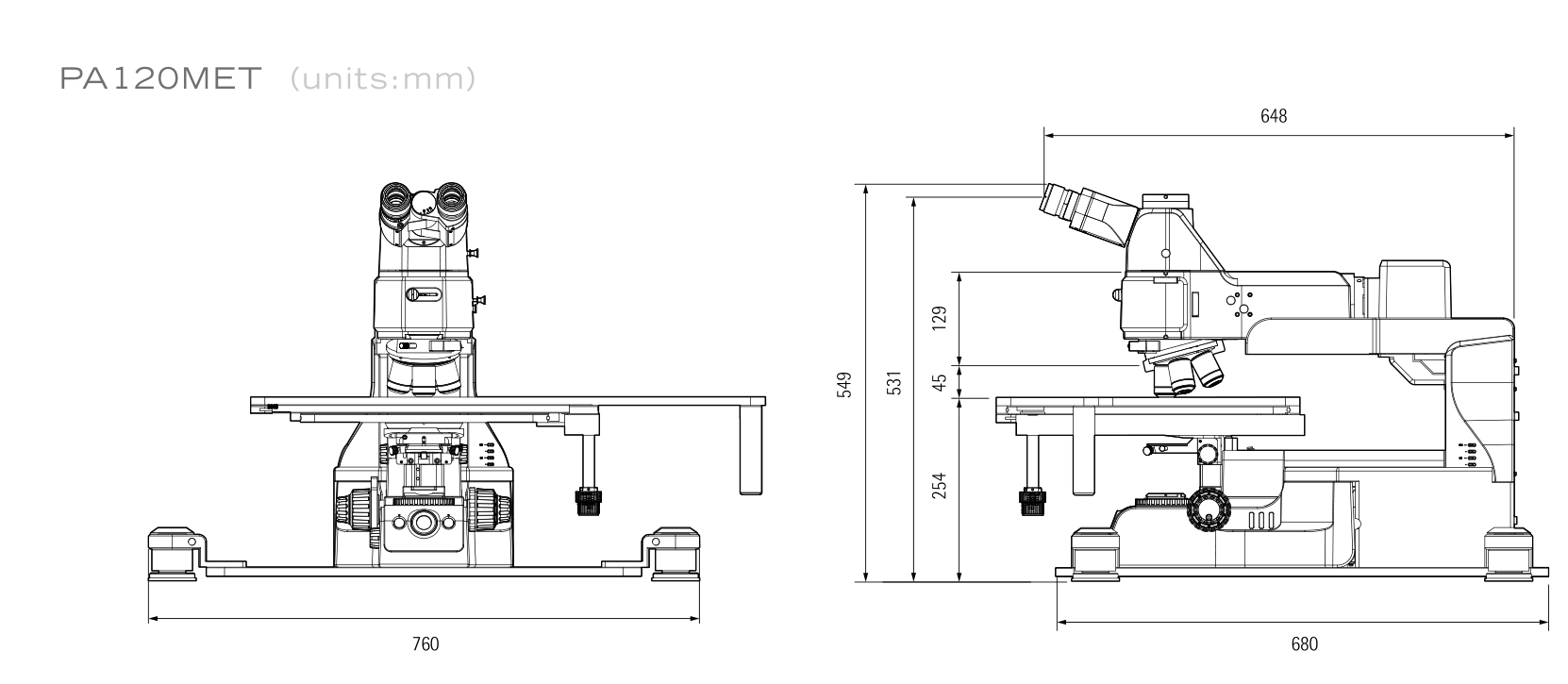

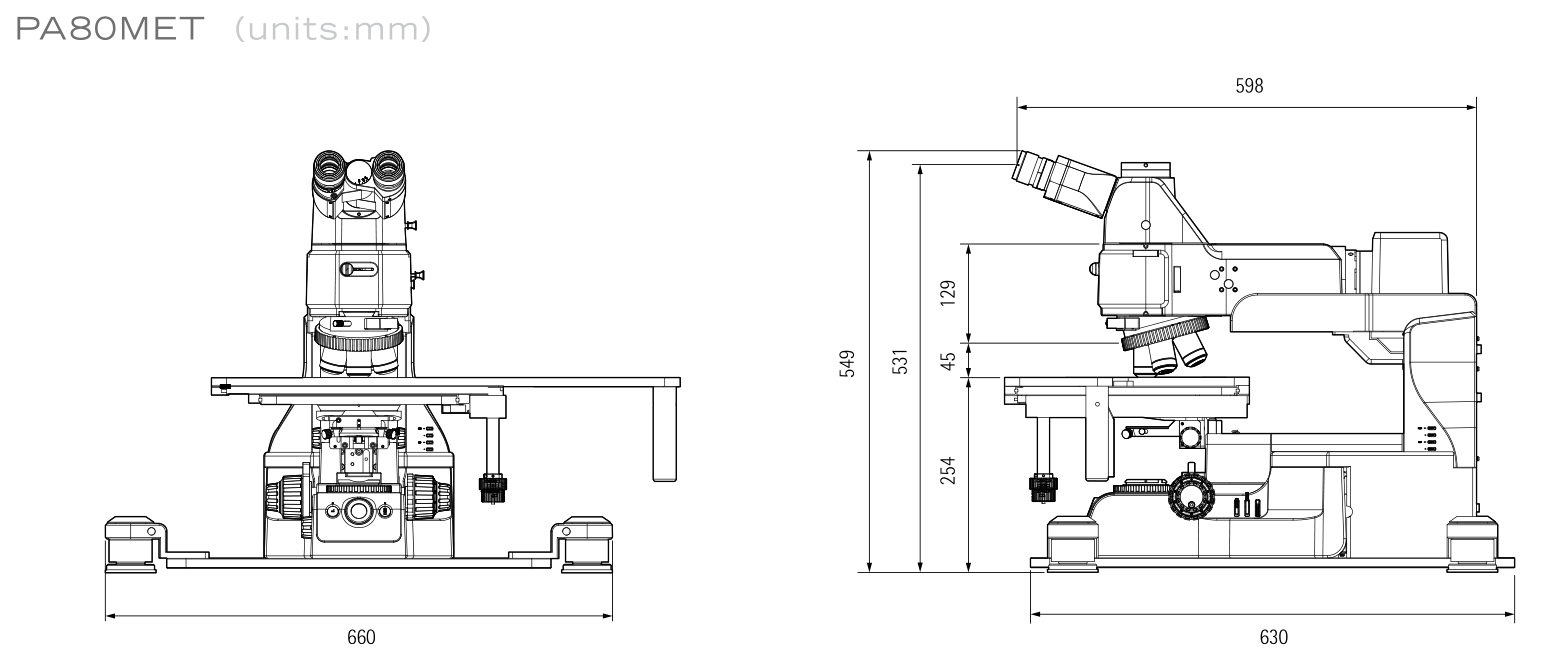

PA80MET & PA120MET 尺寸圖
