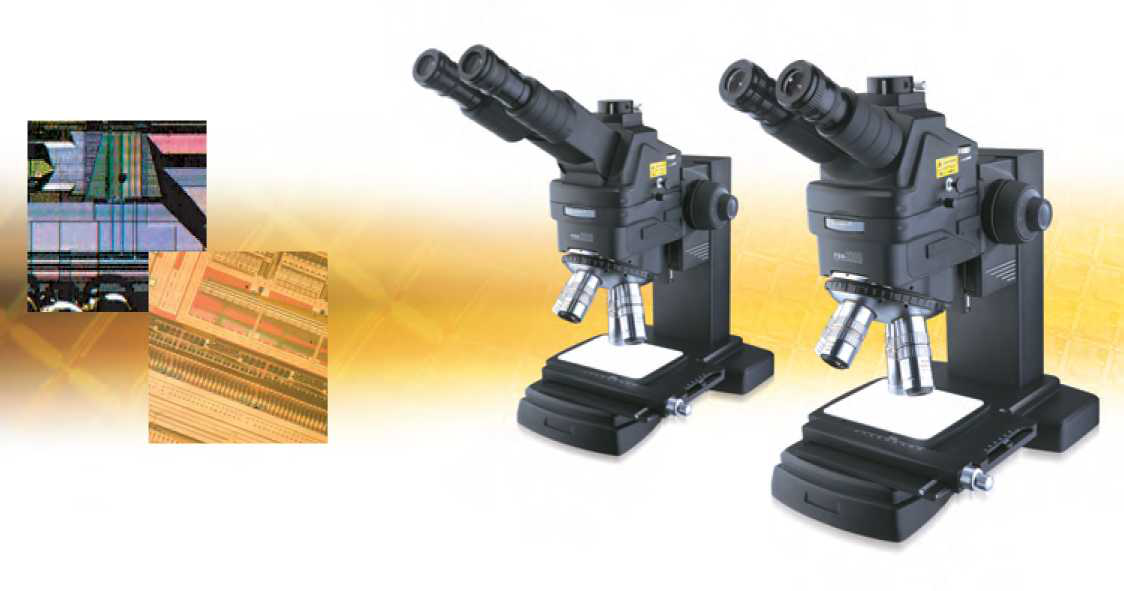

PSM-1000 工業顯微鏡采用全新的一體化設計，操作簡單、方便，性能可靠， 功能齊全，具有很好的光學成像質量，造型新穎，使用方便，并具有豐富的擴展功能，可廣泛應用于冶金、半導體、電子等行業的制造和研究領域。
全國服務熱線：0512-6603 8633
在線咨詢PSM-1000 工業顯微鏡采用全新的一體化設計，操作簡單、方便，性能可靠， 功能齊全，可廣泛應用于冶金、半導體、電子等行業的制造和研究領域。

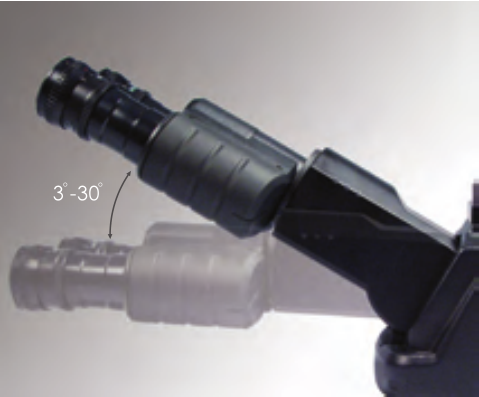

人機工程頭部
PSM-1000E雙目觀察頭可以 在3 -30°轉動，調整觀察眼點的高度和觀察方向，使操作者的使用更加舒適。

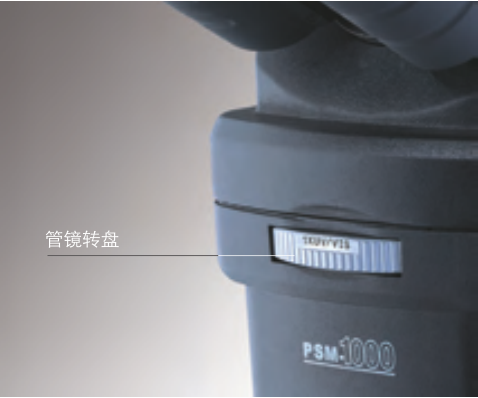

管鏡
PSM-1000的管鏡轉盤上裝有1X NUV、1X NIR 和 2X 管鏡，三組管鏡之間可以根據需要進行切換，切換簡單、方便。其中1X NUV對355nm 和532nm波長進行了優化， 1X NIR對532nm和1064nm 波長進行了優化，當使用這3個波長的激光器時，可以得到更好的激光透過率。

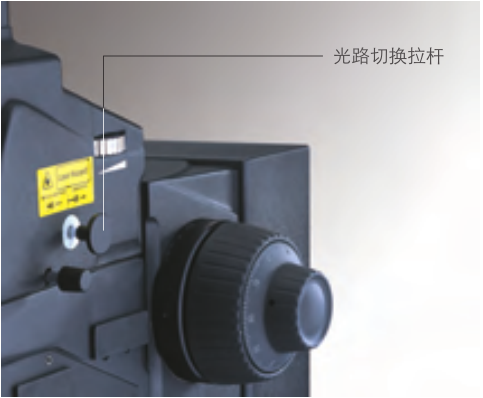

光路切換拉桿
通過推拉光路轉換拉桿可以方便的對光路進行切換。當轉換拉桿往外拉時，雙目頭和攝像接口的分光比為0：100，此時從攝像接口上入射的激光全部的進入光路，提高了激光效率；當轉換器拉桿往里推時，雙目頭和攝像接口的分光比為50：50，此時即可用雙目頭觀察，同時也可以在攝像接口上使用CCD攝像頭或激光器。

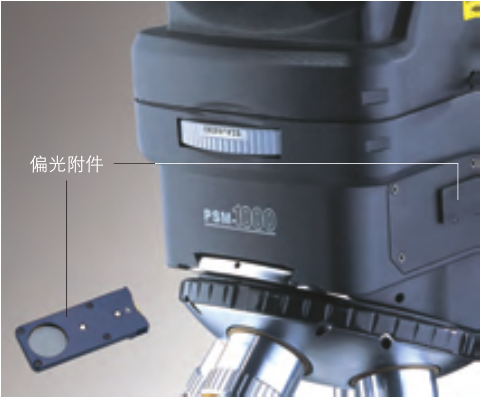

偏光觀察
主體上留有偏光插孔，插上偏光附件（選配件），可進行偏光觀察。

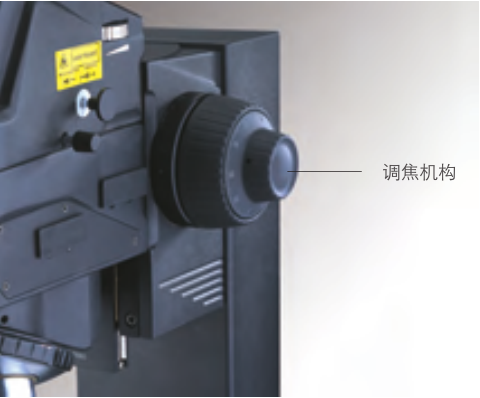

調焦機構
PSM-1000的調焦機構轉動舒適，工作可靠。調焦機構可承載45磅(20.4Kg)，確保安裝激光器和CCD攝像頭后，仍然能夠正常工作。
轉換器
PSM-1000采用4孔可調中轉換器，使用隨機配送的調中鑰匙，可以很方便地調整物鏡的齊中。

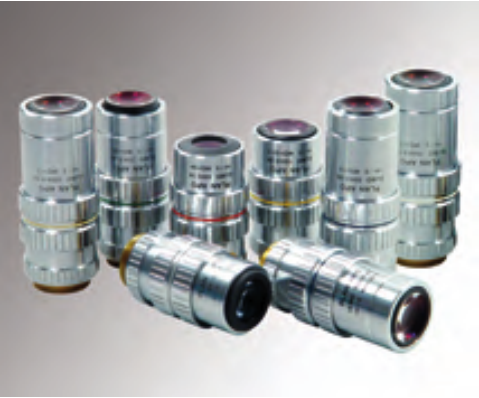

物鏡
PSM-1000采用長工作距離的無應力平場復消色差物鏡， 提供了很好的成像質量。關于物鏡的具體參數請參照APO物鏡樣本。
照明系統
采用同軸垂直照明系統，光源采用外置冷光源。長達2m的照明光纖和光源遙控器(選配件)給PSM-1000帶來更自由的操作空間。

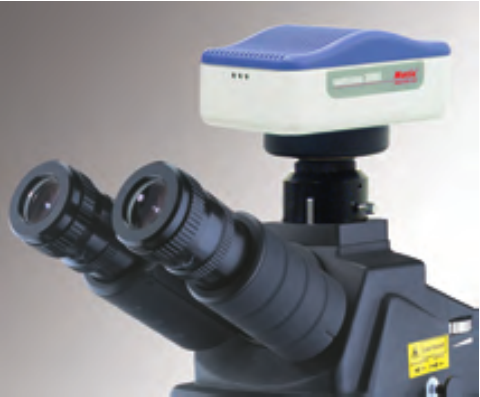

數碼攝像系統
根據所使用的CCD攝像機的 CCD尺寸，選擇合適的攝像接頭，安裝在攝像接口上， 組成數碼攝像系統，就可以在電腦、電視或監視器上同步觀察。

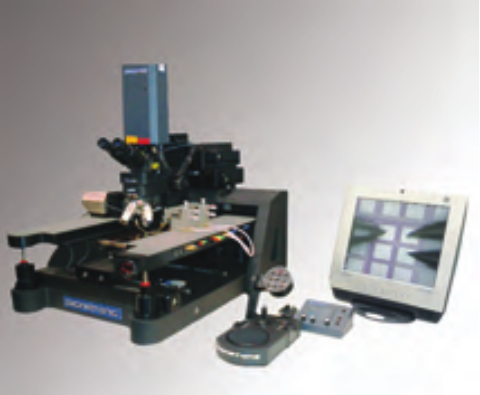

探測工作站
PSM-1000的主體部分可以安裝在探測工作站上，進行硅片的測試。

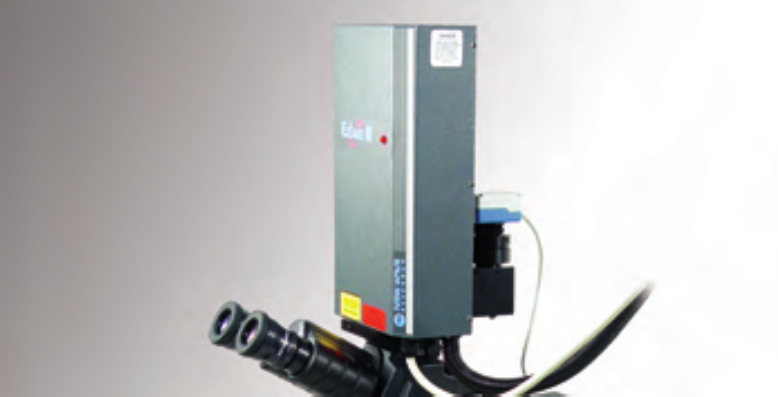

激光裝置
PSM-1000的攝像接口處裝有激光定位銷，雙目頭前留有安裝激光濾色片的位置，并提供補償墊片。無需專用的激光工具箱，就可以方便的把激光器和激光濾色片安裝上。
注:
在安裝和使用激光器之前，請您仔細閱讀激光器和激光濾色片的使用手冊。由于在PSM-1000上使用激光器和激光濾色片而產生的問題，麥克奧迪實業集團有限公司對此概不負責。
PSM-1000主要技術參數
目鏡 | WF10X/24,視場直徑0 24mm,獨立矯正色差 |
雙目頭 | 瞳距調節范圍55 75mm |
上主體 | 分光比為50:50或0:100 |
管鏡 | 1X NUV/VIS; 1X NIR/VIS; 2X VIS |
轉換器 | 4孔，位置可調 |
物鏡 | 長工作距離或超長工作距離; 無限遠平場復消色差; 齊焦距離: 95mm; 連接螺紋: M26X1/36"（0.706）; 齊焦機構（可選） |
調焦機構 | 調焦行程：52mm;粗動手輪4mm/轉;微動手輪0.1mm/轉；微動手輪μm/格；承載重量：45磅（20.4Kg） |
照明系統 | 同軸垂直照明，可變孔徑光欄（0 0.8~ 0 6） |
冷光源 | 輸入電壓：110V或220V; 150W/21V;鹵素?zé)暨b控器（可選） |
移動載物臺 | XY行程：75X50mm |
人機工程頭部 | 轉動范圍3"-30" |
PSM-1000配置表
名稱 | 物料編號 | PSM-1000 | PSM-1000S | PSM-1000E | 數量 | |
目鏡WF10X/24（含護眼罩） | SG02S0173 | ● | ● | ● | 2只 | |
目鏡 WF15X/16 | SG02T0316 | ○ | ○ | ○ | 2只 | |
目鏡 WF20X/12 | SG02T0317 | ○ | ○ | ○ | 2只 | |
鉸鏈?zhǔn)诫p目 | SP100243 | ● | ● | / | 1 | |
鉸鏈?zhǔn)诫p目 | SP100243A | / | / | ● | 1 | |
上主體組 | SW0199BD | ● | ● | / | 1 | |
變角度上主體組 | AP9977730 | / | / | ● | 1 | |
下主體組 | SW0199BE | ● | / | ● | 1 | |
下主體組（帶3個偏光插孔） | SW0199Y1 | / | ● | / | 1 | |
四孔轉換器組 | SW011715A | ● | ● | ● | 1 | |
調焦組 | SW0199BG | ● | ● | ● | 1 | |
底座組 | SW010282A | ● | ● | ● | 1 | |
工業顯微鏡移動式載物臺 | SW010338P | ● | ● | ● | 1 | |
長工作距離復消色差物鏡* | ELWD2X | SG01S102C3 | ○ | ○ | ○ | 1 |
ELWD5X | SG01S162C3 | ○ | ○ | ○ | 1 | |
ELWD10X | SG01S022C3 | ○ | ○ | ○ | 1 | |
ELWD20X | SG01S032C3 | ○ | ○ | ○ | 1 | |
ELWD50X | SG01S122C3 | ○ | ○ | ○ | 1 | |
ELWD100X | SG01S062C3 | ○ | ○ | ○ | 1 | |
超長工作距離復消色差物鏡* | ULWD50X | SG01S122C5 | ○ | ○ | ○ | 1 |
ULWD100X | SG01S062C5 | ○ | ○ | ○ | 1 | |
可調焦長工作距離復消色差物鏡* | ELWD2X | SG01S102C4 | ○ | ○ | ○ | 1 |
ELWD5X | SG01S162C4 | ○ | ○ | ○ | 1 | |
ELWD10X | SG01S022C4 | ○ | ○ | ○ | 1 | |
ELWD20X | SG01S032C4 | ○ | ○ | ○ | 1 | |
ELWD50X | SG01S122C4 | ○ | ○ | ○ | 1 | |
ELWD100X | SG01S062C4 | ○ | ○ | ○ | 1 | |
可調焦超長工作距離復消色差物鏡* | ULWD50X | SG01S122C7 | ○ | ○ | ○ | 1 |
ULWD100X | SG01S062C7 | ○ | ○ | ○ | 1 | |
0.5X攝像接筒組（接2/3"CCD） | SP100363 | ○ | ○ | ○ | 1 | |
0.4X攝像接筒組（接1/2"CCD） | SP100365B | ○ | ○ | ○ | 1 | |
1X攝像接筒組（接2/3"CCD） | SP100386 | ○ | ○ | ○ | 1 | |
MOTICAM480/1000/2000/3000/5000及配套軟件 | ○ | ○ | ○ | 1 | ||
檢偏插片 | SW01991Z | ○ | ○ | ○ | 1 | |
起偏插片 | SW01992B | ○ | / | ○ | 1 | |
起偏插片（可旋轉） | SW01992BA | / | ○ | / | 1 | |
中間插片（可旋轉） | SW01993H | / | ○ | / | 1 | |
調中鑰匙 | SW0199BH | ● | ● | ● | 2 | |
墊圈（安裝激光濾色片時使用） | SW018880 | ● | ● | ● | 2 | |
十字槽盤頭螺釘M3X10（安裝激光濾色片時使用） | SS0120594 | ● | ● | ● | 3 | |
轉接環（數量根據訂單） | SW011840 | ○ | ○ | ○ | 1~4 | |
使用手冊沖文，PSM1000機） | SP010980 | ● | ● | ● | 1 | |
保修卡 | SP160004 | ● | ● | ● | 1 | |
物鏡顏色標貼（含灰、紅、黃、綠、藍、白） | ST7033 | ● | ● | ● | 1套 | |
合格證 | SP150001 | ● | ● | ● | 1 | |
工業顯微鏡光纖（輸出端為直頭） | SP990073A | ○ | ○ | ○ | 1 | |
工業顯微鏡光纖（輸出端為彎頭） | SP990073B | ○ | ○ | ○ | 1 | |
MITUTOY O光纖專用接頭（MITUTO YO型光纖專用） | SP99008A | ○ | ○ | ○ | 1 | |
MLC-150C冷光源 | SP120070 | ○ | ○ | ○ | 1 | |
注：帶"* "號的為外購件，"?"表示標配,"O"表示選配，PSM-1000E暫不供貨。

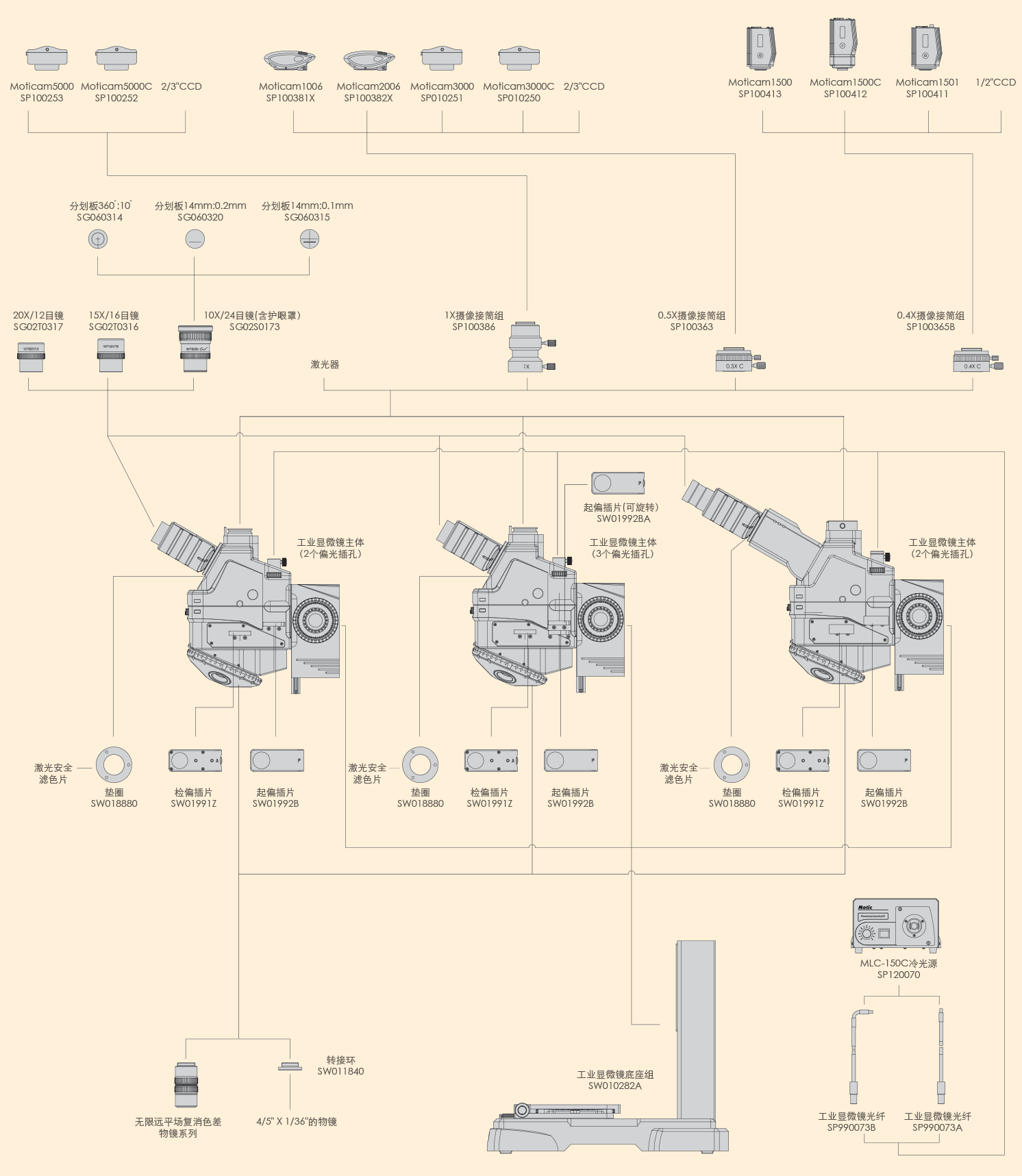

PSM-7000系統配置圖

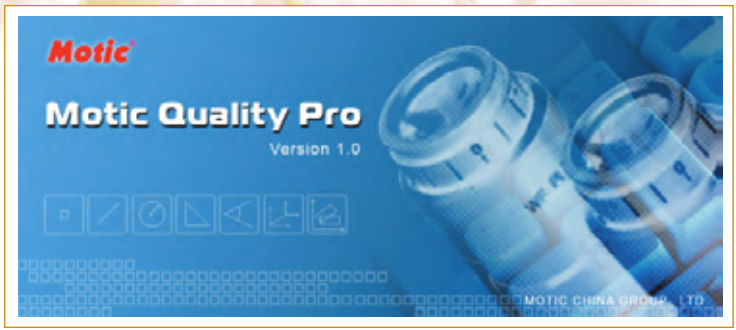

圖像處理軟件簡介
Motic Quality Professional主要適用于機械工業模具測量和電子工業測量。系統由成像系統（包括測量工作平臺、CCD攝像頭）、電腦主機和工業測量軟件三部分構成，可以完成精密模具測量（測量精度可達到2微米），電子工業的電路板分析以及其他幾何測量工作。

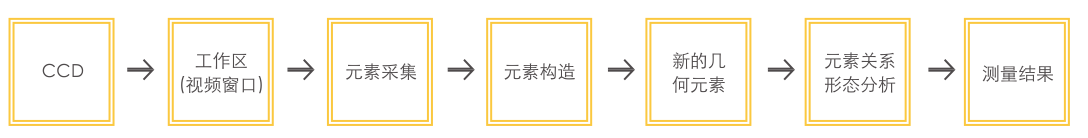

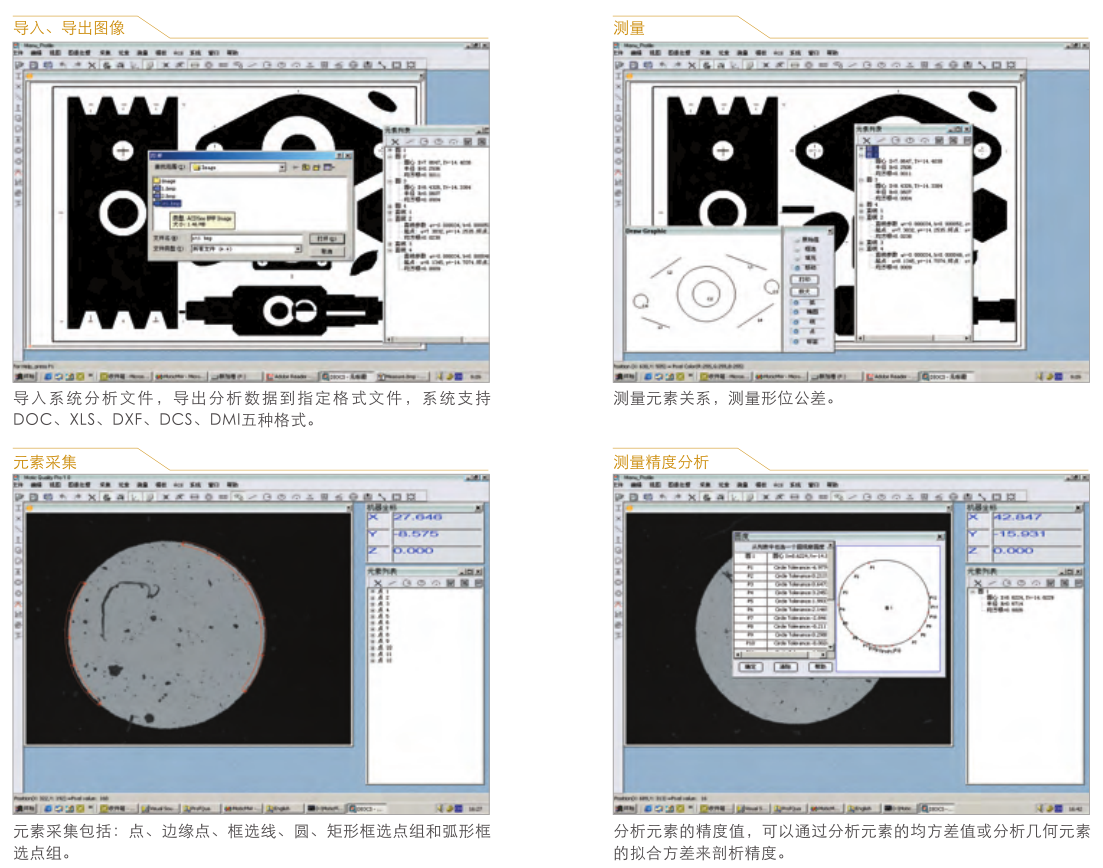

測量步驟
通過CCD讀入視頻流成像或?qū)雸D像文件到工作區（視頻窗口），運用各種采集元素工具采集需要的幾何元素（點、線、圓等），然后可以通過系統提供的各種構造幾何元素的方法（圓、直線、弧、橢圓擬合）形成新的幾何元素，通過分析元素關系來得到測量的結果?；蛘咄ㄟ^對測量目標進行形態分析得到測量數據。
平臺測量操作
本系統可用于單視場（one field）和多視場測量（multi fields）,適用于各種不同倍數的物鏡。單視場測量指在一個CCD視場下，無光柵針對單幅圖像的測量；多視場測量是指在有光柵的測量平臺下對物體進行測量，可以滿足大尺寸物體的測量。
動態視頻
本系統支持視頻流瀏覽模式，可在動態視頻下完成測量操作，也可以關閉視頻流瀏覽模式，對靜態圖像進行測量操作。

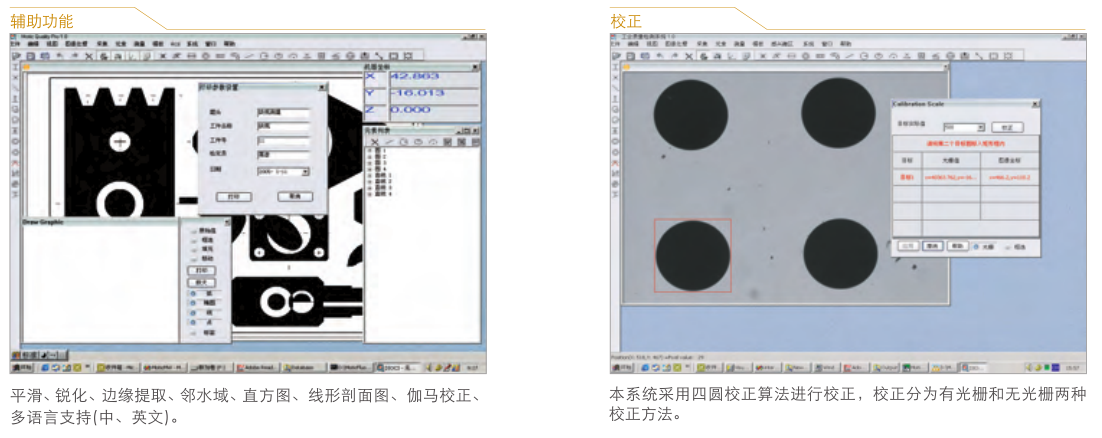

功能簡介
