蘇州卡斯圖電子有限公司自主研發的無損紅外透視顯微技術，廣泛交付于半導體（Semiconductor）領域公司、平板顯示（FPD）公司、科研單位、高校及第三方實驗室、軍工企業。

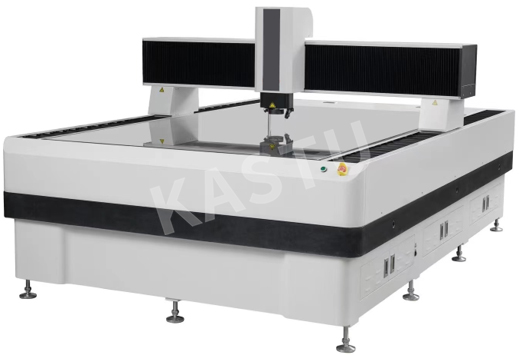

該技術方案得益于精密光學設計、納米級加工的集成式光學系統，兼容于常規金相顯微鏡（2寸-12寸）、常規體視顯微鏡（伽利略型及格林諾夫型）、常規工具顯微鏡、常規影像測量?jī)x、超景深顯微鏡、大型龍門工業顯微鏡（MAX120寸）。技術方案可采用結構光、近紅外波段、中遠紅外波段、太赫茲波段穿透芯片、顯示面板表層封裝的非金屬化合物，對客戶產品進行無損檢查。其微米/納米級物體內部無損檢測技術在VECSEL器件、薄膜型黏晶材料穿透、全復消色差紅外檢測、可見光/紅外對位檢測等應用。

MIR500近紅外顯微鏡——FPD無損紅外透視顯微解決方案

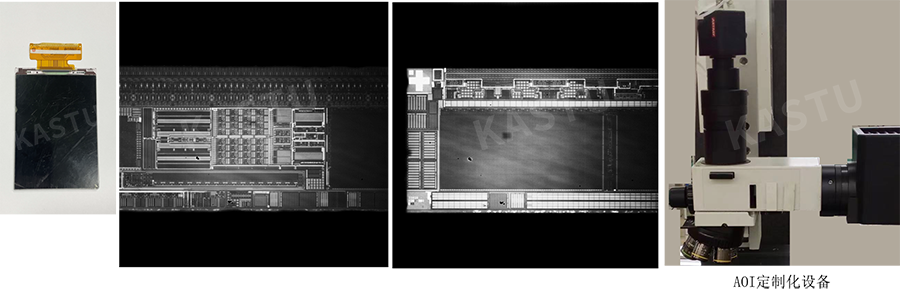

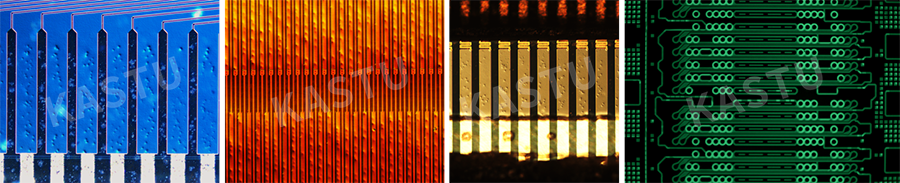

FPD（ Flat Panel Display ）包括手機、電視、車載、手表等專業顯示市場，無損紅外穿透檢測主要應用于COG/COF/COP成品中的IC檢測，及從面板背面檢查導電粒子。

我司將紅外透視顯微技術應用于光學自動化AOI，服務于全國各地?cái)?shù)十家自動化公司。

MIR500紅外顯微鏡——FPD無損紅外透視顯微解決方案

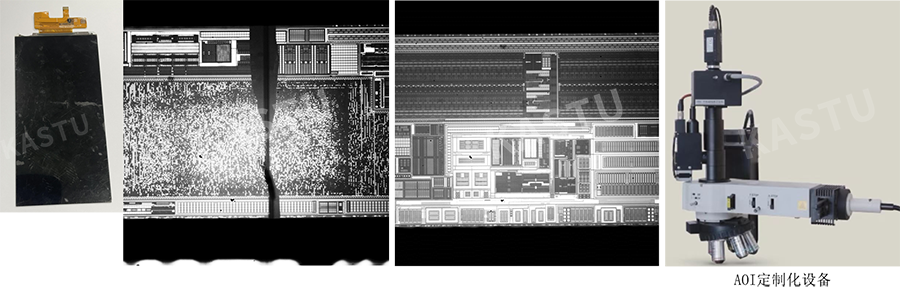

FPD（ Flat Panel Display ）包括手機、電視、車載、手表等專業顯示市場，無損紅外穿透檢測主要應用于COG/COF/COP成品中的IC檢測，及從面板背面檢查導電粒子。

我司將紅外透視顯微技術應用于光學自動化AOI，服務于全國各地?cái)?shù)十家自動化公司。

MIR500近紅外顯微鏡——FPD無損紅外透視顯微解決方案

FPD（ Flat Panel Display ）包括手機、電視、車載、手表等專業顯示市場，無損紅外穿透檢測主要應用于COG/COF/COP成品中的IC檢測，及從面板背面檢查導電粒子。

我司將紅外透視顯微技術應用于光學自動化AOI，服務于全國各地?cái)?shù)十家自動化公司。

MIR500近紅外顯微鏡——FPD無損紅外透視顯微解決方案

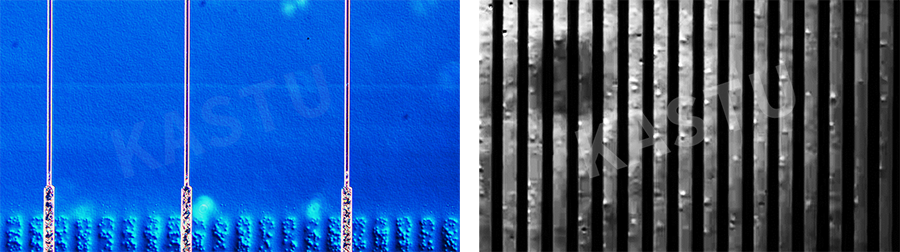

FPD（ Flat Panel Display ）包括手機、電視、車載、手表等專業顯示市場，公司自主設計的可見光DIC/紅外DIC核心顯微部件,熒光附件，廣泛應用于屏幕生產設備、龍門機，幫助客戶輕松應對導電粒子壓痕檢測，對于屏幕的正面和背面均可無損檢查。

客戶Y，國內某電視、車載面板生產企業，紅外穿透DIC案例：

MIR500近紅外顯微鏡

封裝芯片,晶圓級CSP/SIP的非破壞檢查,倒裝芯片封裝的不良狀況無損分析,透過硅觀察IC芯片內部

IR近紅外線顯微鏡,可以對SiP（System in Package）,三維組裝,CSP（Chip Size Package）等用可視觀察無法看到的領域進行無損檢查和分析

正置紅外顯微鏡,專用紅外硅片檢測顯微鏡,硅襯底的CSP觀察

Vcsel芯片隱裂,InGaAs瑕疵紅外無損檢測,LED LD芯片出光面積測量,Chipping(chip crack)失效分析,封裝芯片的內部缺陷，焊點檢查,

鍵合片bumping,FlipChip正反面鍵合定位標記重合誤差無損測量,可以定制開發軟件模塊快速自動測量重合誤差,硅基半導體Wafer,碲化鎘CdTe ,碲鎘汞HgCdTe等化合物襯底無損紅外檢測,太陽能電池組件綜合缺陷紅外檢測,LCD RGB像元面積測量

IR顯微鏡可用于透過硅材料成像,倒裝芯片封裝的不良狀況無損分析,通過紅外顯微鏡對硅片穿透可觀察晶體生長過程中的位錯,隱裂痕,芯片劃片封裝的不良狀況無損分析,封裝后的焊接部分檢查,可直接穿透厚度不超過600μm的硅片,觀察IC芯片內部,觀察內部線路斷裂,崩邊,崩裂,溢出等,也應用于包括產品晶圓生產內部缺陷檢查,短斷路檢查,鍵合對準（薄鍵合電路）
